| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 24 / 36 / 42 / 48 / 60 / 72 / 96 / 144 | Jacket Color: | Yelllow/Orange/Aqua/Customized |
| Cable diameter: | 17.5.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| 인증: | ISO9001/CE/ROHS | Application: | Outdoor,Aerial |
| 강조하다: | G652D 광섬유 케이블,G652D 이중 장갑 케이블,G652D SM 광 케이블 |
||

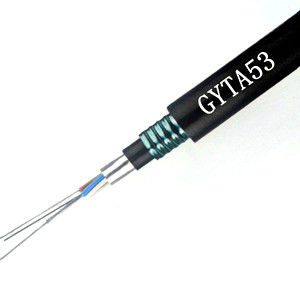

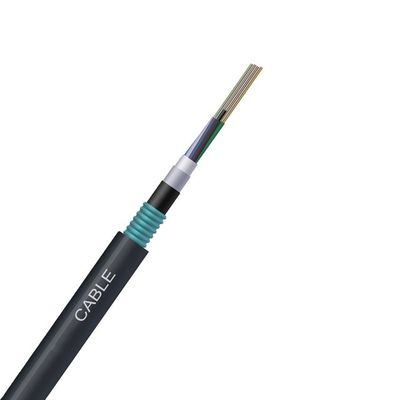

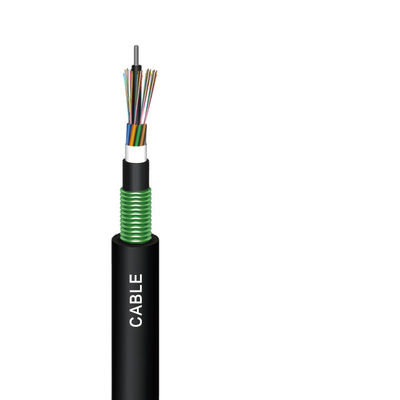

이중 장갑 SM G652D 광섬유 케이블
GYTA53 두 배 장갑과 두 배 껍질의 야외 광섬유 케이블
설명:
지하 직지장 광섬유 케이블 GYTA53는 오늘날 가장 까다로운 설치에 필요한 유연성과 다재다능성을 높은 광섬유 수를 제공하기 위해 설계되었습니다.직접 매장된 것을 포함합니다.. 288까지의 섬유수와 S-Z 스트랜드 디자인.
특징:
적용:
이 유류 철 테이프와 알루미늄 테이프 장갑 및 이중 껍질 케이블은 혹독한 환경에서 설치에 적합합니다
케이블에 대한 기계적 충격이 예상되는 경우, 예를 들어 직접 묻힌 응용. 그들은 또한 설치에 적합합니다.
설치류에 대한 저항이나 습도에 대한 저항을 예상할 수 있는 수로에서

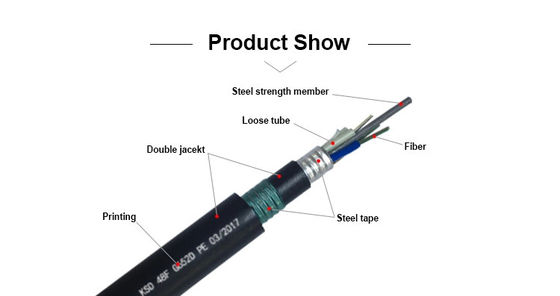

케이블 성능:
| 항목 | 매개 변수 | |
| 느슨한 튜브 | 소재 | PBT |
| 색상 | 모든 색상 표시 | |
| 필러 | 소재 | PE |
| 색상 | 검은색 | |
| CSM | 소재 | 포스파이트 철선 |
| 안쪽 갑옷 | 소재 | 플라스틱으로 코팅된 알루미늄 스트립 |
| 안쪽 자켓 | 소재 | MDPE |
| 색상 | 검은색 | |
| 장갑 | 소재 | 플라스틱으로 코팅된 철자 스트립 |
| 외장 | 소재 | MDPE |
| 색상 | 검은색 | |
| 굽기 반지름 최소 | 정적 | 12.5배 케이블 지름 |
| 동적 | 케이블 지름 25배 | |
| 반복 굽기 | 부하:250N;수사이클:30 명백한 추가가 없습니다.약화, 섬유가 끊이지 않고 케이블도 손상되지 않았습니다. | |
| 팽창성 | 단기 | 3000N |
| 크러시 | 단기 | 3000N/100mm |
| 톱션 | 부하:250N, 사이클 수:10회전각:±180°명백한 추가가 없습니다.약화, 섬유가 끊이지 않고 케이블도 손상되지 않았습니다. | |

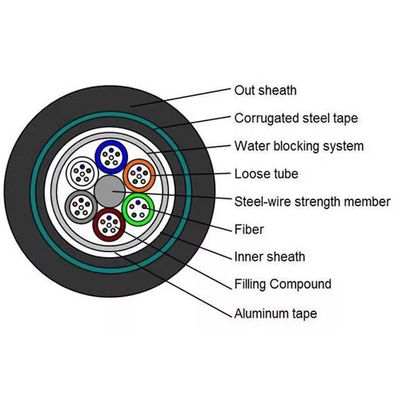

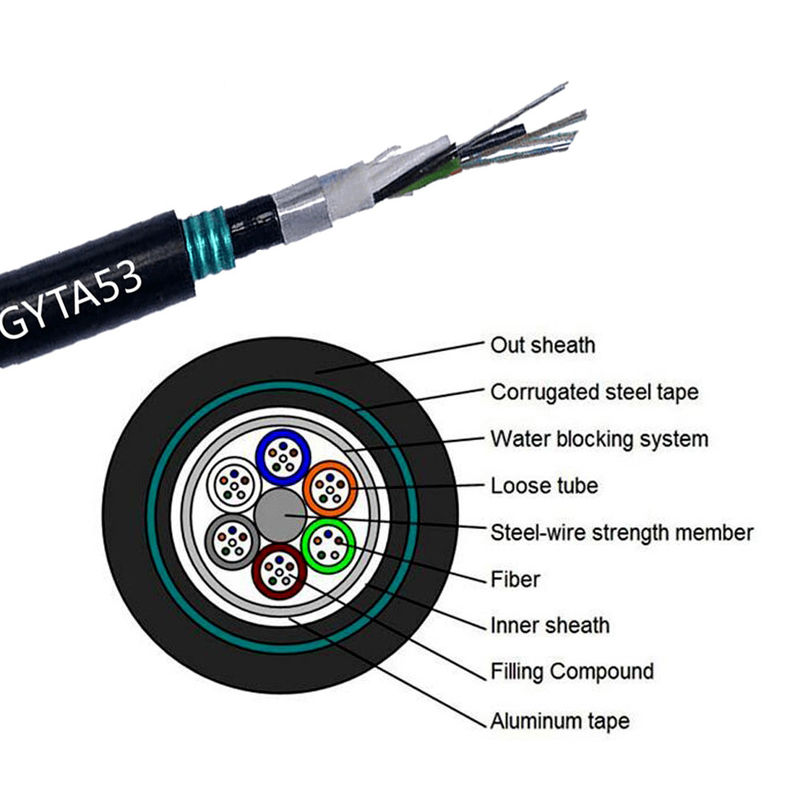

케이블 구조물의 차원:
|
섬유수 |
구조 | 각 튜브 당 섬유 |
용이한 튜브 지름 (mm) |
두께 안쪽 자켓 (mm) |
두께 외장 (mm) |
케이블 지름 (mm) |
케이블 무게 (kg/km) |
| 12 | 1+6 | 6 | 10.7±0.1 | 00.9±0.1 | 1.8±0.1 | 12.8±0.5 | 164 |
| 24 | 1+6 | 6 | 10.7±0.1 | 00.9±0.1 | 1.8±0.1 | 12.8±0.5 | 165 |
| 48 | 1+6 | 12 | 20.0±0.1 | 00.9±0.1 | 1.8±0.1 | 13.8±0.5 | 190 |
| 96 | 1+8 | 12 | 20.0±0.1 | 00.9±0.1 | 1.8±0.1 | 15.4±0.5 | 234 |
포장 세부 사항:
| 케이블 종류 | 드럼 | ||||
|
높이 (mm) |
너비 (mm) |
내부 지름 (mm) |
길이 (km) |
드럼 종류 | |
| GYTA53-12 | 950 | 760 | 400 | 2 | 나무 드럼 |
| GYTA53-24 | 950 | 760 | 400 | 2 | 나무 드럼 |
| GYTA53-48 | 1100 | 760 | 500 | 2 | 나무 드럼 |
| GYTA53-96 | 1200 | 760 | 500 | 2 | 나무 드럼 |
