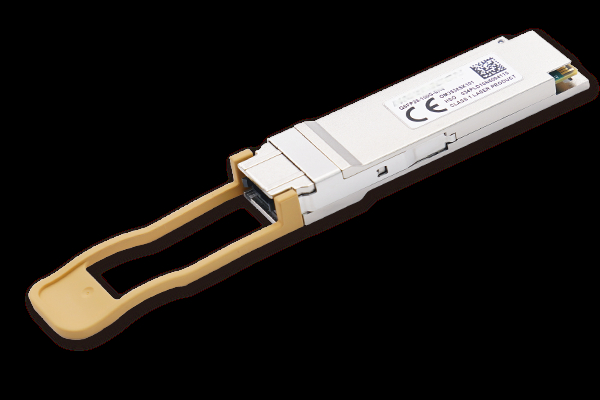

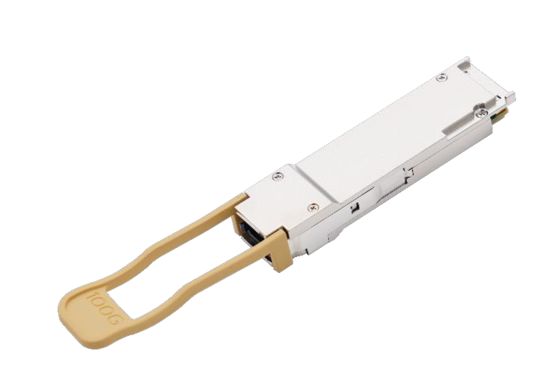

쿼드 소형 요소 플러그 가 가능한 100G SR4 트랜시버 모듈
기본 속성
원산지:
중국 심천
브랜드 이름:
CY COM
인증:
ISO9001:2015, ISO14001:2015, ROSH
Model Number:
QSFP28 100G SR4
부동산 거래
최소 주문 수량:
10pcs
지불 조건:
T/T, Western Union
공급 능력:
50k/월
명세서
| Form Factor:: | QSFP28 | Transceiver:: | SR4 |
| Interface:: | MPO | Media:: | MMF |
| Reach/km:: | 0.1km | Power Consumption/W:: | 3.5 |
| Temperature/℃:: | 0 내지 70 | ||
| High Light: | 100G QSFP SR4 트랜시버 모듈,qsfp 광섬유 송신기,100G SR4 광 수신기 모듈 |
||
제품 설명
Quad Small Form-factor Pluggable 100G SR4 트랜시버 모듈
OM3538SX101은 단거리 멀티 레인 데이터 통신을 위해 설계된 병렬 전이중 100GE Quad Small Form-factor Pluggable (QSFP28) 트랜시버입니다. 850 nm VCSEL/PD 어레이 기술을 기반으로 하는 4개의 독립적인 데이터 레인을 제공하며, 각 레인은 100 m OM4 MMF, 70 m OM3 MMF에서 100GE의 집계 데이터 속도를 위해 25GE 작동이 가능합니다.
OM3538SX101은 QSFP28 MSA 및 IEEE 802.3bm, PMD Type 100GBASE-SR4 및 CAUI-4를 준수하며, 실시간 성능 모니터링 및 문제 해결을 위한 DDM 기능을 통합합니다.
그림 1-1: 트랜시버 블록 다이어그램
핀 설명
OM3538SX101은 핫 플러그 가능한 QSFP28 트랜시버입니다. 핫 플러그 가능은 호스트 보드가 전원이 켜진 상태에서 모듈을 꽂거나 뽑는 것을 의미합니다. QSFP28 호스트 커넥터는 SFF-8661에서 지정한 0.8 mm 피치 38 위치 직각 개선 커넥터입니다. QSFP28 모듈 접점은 접지, 전원, 신호 순서로 호스트와 결합합니다.
그림 2-1: MSA 준수 커넥터
기계적 사양
그림 3-1: 기계적 치수
제품 특징
- QSFP28 MSA 준수
- IEEE 802.3bm 100GBASE-SR4 준수
- 4 x 25.78125 Gbps 전기 인터페이스 (CAUI-4)
- 송신기: 1 x 4 Vcsel 어레이
- 수신기: 1 x 4 PINPD 어레이
- 디지털 진단 모니터링 지원
- 4개의 독립적인 전이중 채널
- MPO-12 광 커넥터
- 103.125 Gbps 집계 비트 전송률
- 최대 100 m OM4, 70 m OM3의 링크 거리
- 작동 케이스 온도는 0°C ~ 70°C 범위
- 단일 3.3 V 전원 공급 장치
- RoHS 2 준수
응용 분야
- 100GE 이더넷
- 데이터 센터 상호 연결
- 엔터프라이즈 네트워킹
