PLC 스플리터 IP65 벽걸이형 공중 광섬유 인클로저
| Splitter: | 2:32,2:16 | Dimension: | φ230*550 |
| Cable diameter: | φ7-φ22 | Cable port: | 4 in ,4 out |
| Capacity of splice tray: | 24 Single fiber | Max qty of splice tray: | 6 |
| Max capacity: | 144 Single fiber | Material: | MPP |
| Sealing structure: | Heat shrinkable sealing structure silicon gum material | ||
| High Light: | 공중 광섬유 인클로저,PLC 스플리터 광섬유 인클로저,MPP 광섬유 인클로저 |
||
PLC 스플리터 IP65 벽걸이형 공중 광섬유 인클로저

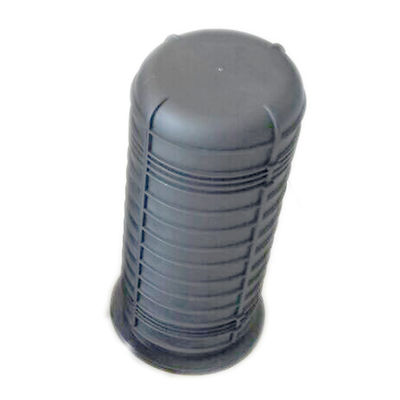

PLC 스플리터가 있는 GJS-M7/RS 광섬유 돔 클로저
설명
응용 분야
광섬유 전송 과정에서 직접 연결에 사용되는 돔 클로저 시리즈의 일종으로, 6개의 작은 원형 케이블 구멍과 1개의 큰 케이블 구멍이 있으며, 조인트 연결 보호 기능을 제공합니다. 열수축 튜브로 열 밀봉 처리하며, 가공선, 전주, 벽 및 매설 설치에 사용할 수 있습니다. 우수한 밀봉 성능, 간단한 설치 및 광범위한 적용 범위는 광섬유 연결을 위한 최선의 선택입니다.
제품 특징
모든 기능 지표는 배전함에 대한 국가 YD 814.1-2004 표준을 준수합니다.

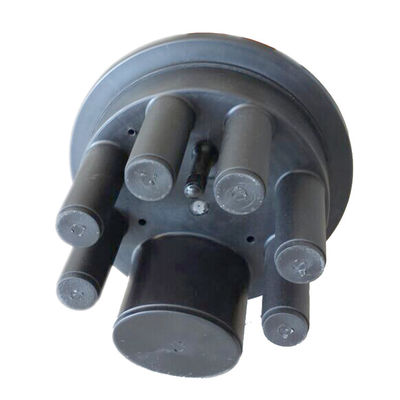

4개의 입구 및 4개의 출구 케이블 포트; Φ7~Φ22 광 케이블을 출입할 수 있는 1개의 큰 구멍과 6개의 작은 원형 구멍이 있습니다.
외부 상자 본체는 고강도 엔지니어링 플라스틱으로 제작되었으며, 가벼운 무게, 높은 기계적 강도, 노화 방지, 강한 내식성, 낙뢰 방지 및 긴 수명의 특징을 가지고 있습니다.

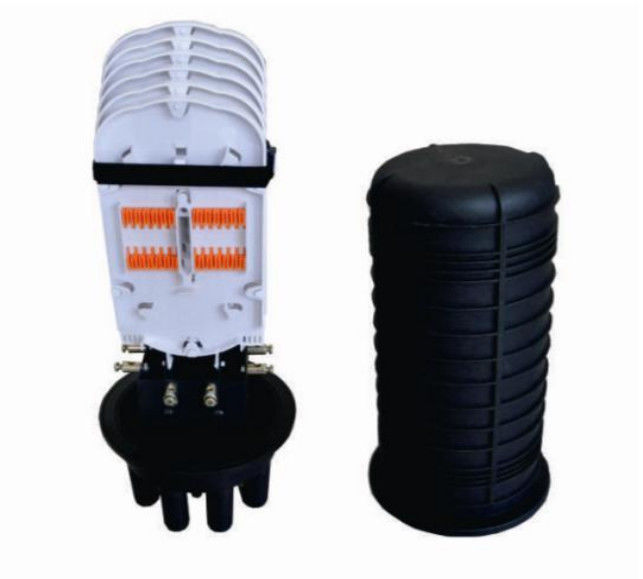

적층 구조의 접합 트레이와 독립적인 절연 접지 장치는 광섬유 코어 구성, 확장 및 케이블 접지를 유연하고 편리하며 안전하게 만듭니다.

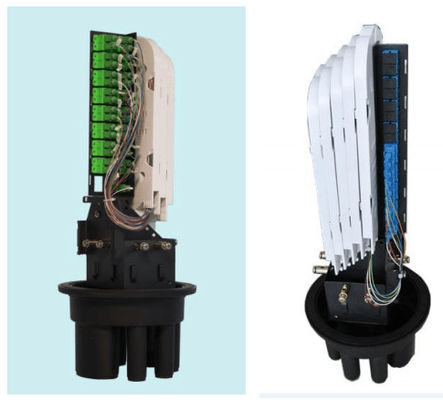

접합 트레이에는 접합 슬롯과 PLC 스플리터 홀더가 장착되어 있어 직렬 또는 분기 연결의 필요에 따라 언제든지 구성할 수 있습니다.
기술 지표
광섬유 곡률 반경: ≥40mm
광 디스크 추가 손실: ≤ 0.01dB
온도 범위: - 40°C ~ + 65°C
측압 방지: ≥2000N / 10 cm
충격 저항: ≥20N.m
보호 수준: IP65
제품 사양
| 유형 | GJS-M7/RS |
| 크기(mm) | ￠230 * 320/440 |
| 케이블 직경(mm) | ￠7～￠22 |
| 케이블 입구 | 4개 입구 및 4개 출구 |
| 접합 트레이 용량 | 24 (단일 코어) |
| 최대 접합 트레이 수량 | 6 |
| 최대 용량 | 144 (단일 코어) |
| 외부 상자 크기(mm) |
540*485*465/4개 |
포장 목록
| 케이스 본체 | 1 세트 |
| 전주 커넥터 | 2개 |
| 열수축 튜브(소형) | 6개 |
| 열수축 튜브(타원형) | 1개 |
| 접합 슬리브, (L=40mm) | 유형에 따라 |
| 접지선(L=120mm) | 1개 |
| 분기 카드 | 1개 |
| 주석 호일 | 2개 |
| 스테인리스 스틸 호스 후프 버클 | 8개 |
-
