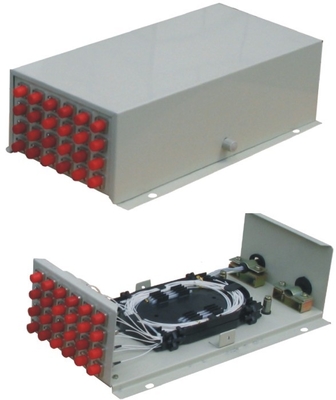

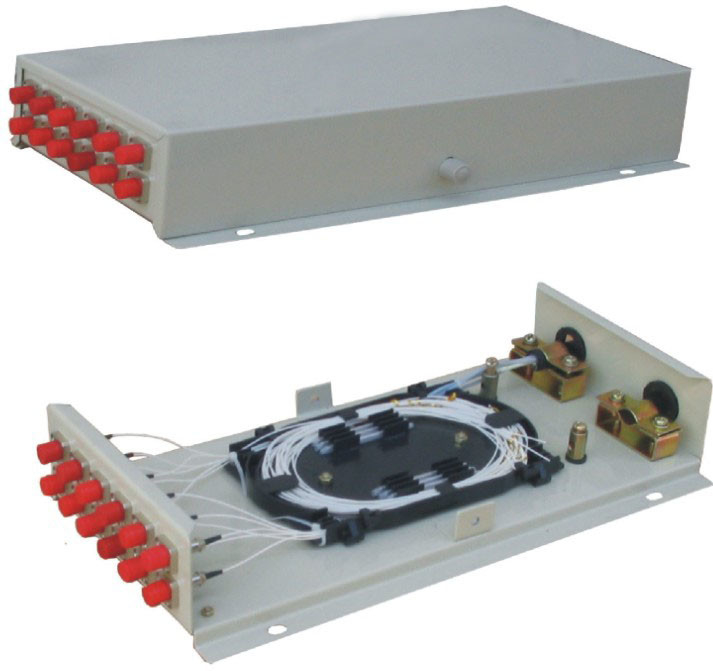

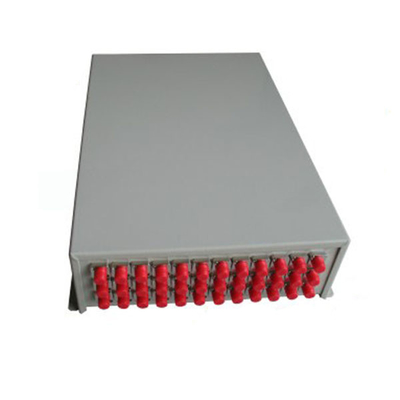

48 코어 벽걸이형 FC ST ROSH 광섬유 접속함

48 코어 벽에 장착 된 FC ST ROSH 광적 연결 상자

벽에 장착 된 패치 패널 광섬유 터미널 박스 GPZ-48A,12코어, 24코어, 48코어

적용:

이 제품은 18mm 트레이 내의 지름의 다양한 유형과 구조의 광 케이블의 단말기에 사용할 수 있습니다.

구조적 특징:

1모든 부동산 인덱스는 국가 YD / T814-1996 표준에 따라 있습니다.

2몸체는 냉동 롤링 철판을 사용 하 고, 표면은 희미한 불기 플라스틱의 기술을 사용. 강한 접착력, 예술적 인 내구성.

31 ′′2 케이블 입구와 1 ′′48 코어의 광출구의 독특한 디자인은 유연성을 보장합니다.

4케이블 입구와 섬유 출구는 유연성을 높이기 위해 기름 저항 NBR로 밀폐됩니다. 사용자는 입구와 출구를 찌르는 것을 선택할 수 있습니다.

5. 겹치는 섬유 녹기 트레이와 별도의 단열 지구 단위는 배열의 코어, 용량을 확장하고 케이블-지질 유연하고 편리하고 안전합니다.

주요 기술 사양

1외부 크기: (길이 × 너비 × 높이) 330×183×70/100

2무게:10.7/2kg

3광섬유 롤링 반지름: ≥40mm

4. 섬유 트레이의 추가 손실:아무 것도

5. 트레이에 남아있는 섬유 길이:≥1.6m

6. 섬유 용량: 48 코어

7작업 온도: - 400C ~ + 600C

8옆 압력 저항: 500N

9충격 저항: 750N

사업

1케이블을 벗기고, 외부와 내부 하우징, 그리고 느슨한 계약 튜브를 제거하고, 채식 지방을 씻어내어 1.1~1.6m 섬유와 20~40mm 강철 핵을 남깁니다.

2- 케이블 압축 카드와 케이블을 고정, 그리고 케이블 강화 철 Core.

3용해 및 연결 트레이에 섬유를 이끌고, 용해 및 용해 된 튜브에 연결 섬유의 하나에 열 계약 튜브를 고정. 용해 및 연결 섬유 후,열 계약 튜브와 녹은 튜브를 이동하고 스테인리스 (또는 쿼츠) 강화 코어 스틱을 고정, 연결 포인트가 하우스 파이프의 중앙에 있는지 확인합니다. 파이프를 따뜻하게 두 가지로 만들기 위해. 보호 된 관절을 섬유 배치 트레이에 넣어. (한 트레이가 12 코어를 배치 할 수 있습니다)

4왼쪽 섬유를 녹기 및 연결 트레이에 균등하게 배치하고 나일론 넥타이로 윙링 섬유를 고정합니다. 아래에서 위로 트레이를 사용하십시오. 모든 섬유가 연결 된 후,위층을 덮고 고정.

5- 위치 및 프로젝트 계획에 따라 지구 와이어를 사용.

6- 뚜?? 을 닫아. 그것은 벽에 설치 될 수 있습니다 또는 수평 선.
