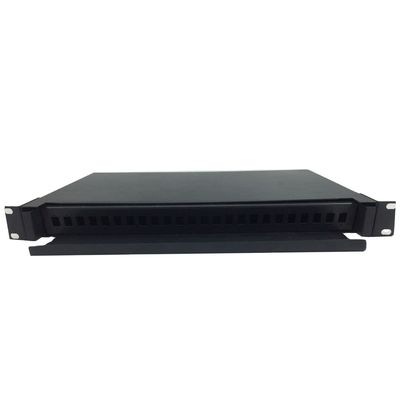

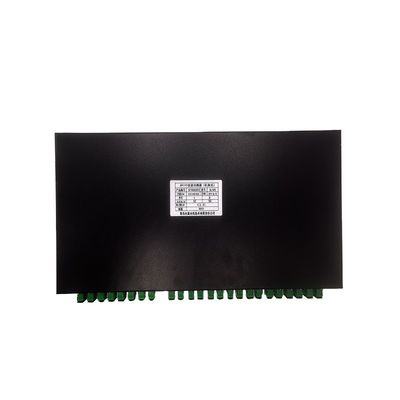

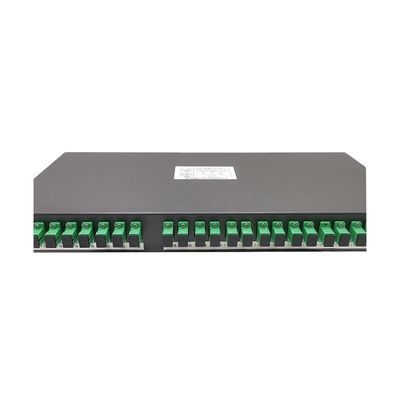

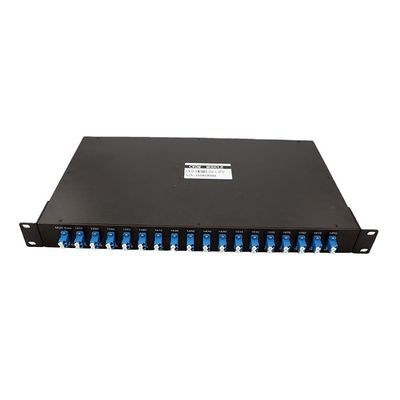

1U 광섬유 Odf 1X2 스플리터 랙 마운트 패치 패널
| Structure Type: | Standard 19'' | Apply port: | SC LC FC / UPC/APC CONNECTORS |
| Option channel:: | 4, 8 , 16, 18 channels | Hight: | 1U |
| Material: | Metal Aluminum | Outer carto weight: | 5pcs / Carton (1U) |
| High Light: | 1X2 스플리터 랙 마운트 패치 패널,1X2 스플리터 패치 패널,1U Odf 패치 패널 |
||
1U 광섬유 ODF 1X2 스플리터 랙 마운트 패치 패널

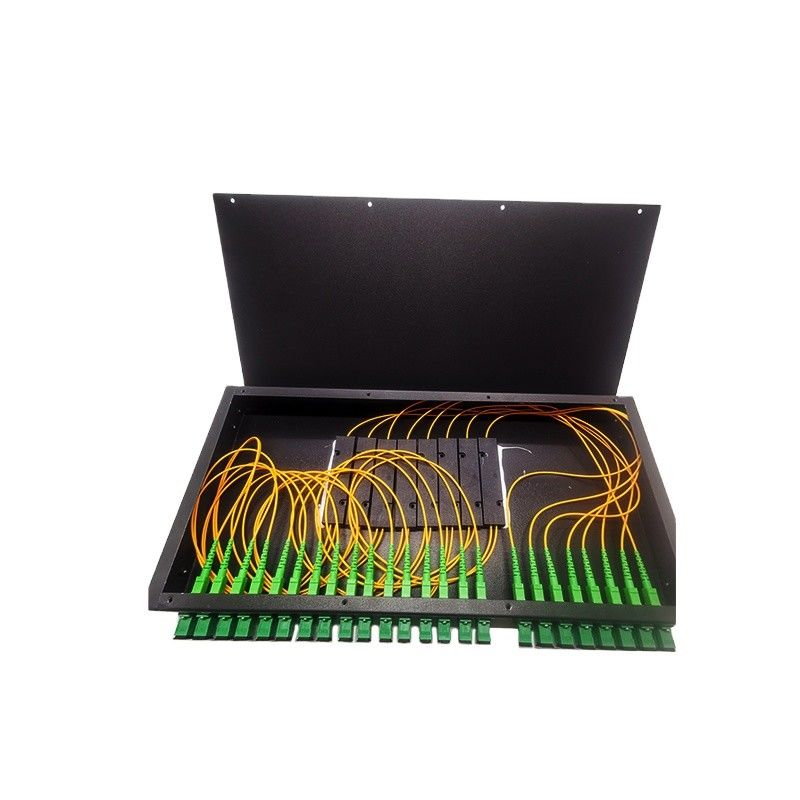

랙 마운트 1U 광섬유 ODF 24포트 24코어 광섬유 패치 패널, 8개의 1X2 스플리터 설치
1. 제품 소개
조밀 파장 분할 다중화기(DWDM)는 ITU 파장 내에서 업링크 및 다운링크를 달성하기 위해 멤브레인 필터 기술과 독점적인 무플럭스 금속 접합 마이크로 광학 패키징 설계를 기반으로 합니다. ITU 채널 중심 파장, 낮은 삽입 손실, 높은 채널 격리, 낮은 전력 소비, 넓은 통과 대역 특성, 접착제 루프 없음, 우수한 열 안정성 및 신뢰성 등을 제공합니다. 통신 네트워크 시스템에서 광 신호의 업링크 또는 다운링크에 사용할 수 있습니다.
2. 기술 사양
| 매개변수 | 4 채널 | 8 채널 | 16 채널 | ||||||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||||||
| 채널 파장(nm) | 1270~1610 | ||||||||||
| 중심 파장 정확도(nm) | ±0.5 | ||||||||||
| 채널 간격(nm) | 20 | ||||||||||
| 채널 통과 대역(@-0.5dB 대역폭 (nm) | >14 | ||||||||||
| 삽입 손실(dB) | ≤1.4 | ≤2.6 | ≤5.0 | ||||||||
| 채널 균일성 (dB) | ≤0.5 | ≤0.5 | ≤0.5 | ||||||||
| 채널 리플 (dB) | 0.3 | ||||||||||
| 격리 (dB) | 인접 | N/A | >30 | N/A | >30 | N/A | >30 | ||||
| 비인접 | N/A | >40 | N/A | >40 | N/A | >40 | |||||
| 삽입 손실 온도 민감도 (dB/℃) | <0.005 | ||||||||||
| 파장 온도 이동 (nm/℃) | <0.002 | ||||||||||
| 편광 의존 손실 (dB) | <0.1 | ||||||||||
| 편광 모드 분산 (PS) | <0.1 | ||||||||||
| 지향성 (dB) | >50 | ||||||||||
| 반사 손실(dB) | >45 | ||||||||||
| 최대 전력 처리(mW) | 500 | ||||||||||
| 작동 온도(℃) | -5~+75 | ||||||||||
| 보관 온도 (℃) | -40~85 | ||||||||||
| 패키지 치수(mm) | 1. L100 x W80 x H10 (2 CH~8CH 모듈) | ||||||||||
| 2. L120xW800xH18 (9 CH~18CH 모듈) | |||||||||||
비고: 위는 커넥터가 없는 경우이며, 커넥터가 있는 경우 0.2dB를 더합니다.
3. 적용 분야
4. 특징
- 낮은 삽입 손실
- 높은 채널 격리
- 광학 경로 에폭시 프리
- 우수한 열 안정성 및 신뢰성
- telcordia GR-1221 준수 및 RoHS 환경 보호 표준
5. 주문 정보
| 구성 | 채널 번호 | 채널 | 피그테일 유형 | 섬유 길이 | 치수(mm) | 커넥터 |
| M=Mux D=Demux |
04=4 채널 08=8 채널 16=16 채널
N=N 채널 …… |
27=1270nm 47=1470nm 49=1490nm …… 61=1610nm SS=특수… |
0=250um 1=900um 2=2.0mm |
1=1m 2=1.5m 3=기타 |
1=L100 x W80 xH10 2=L120xW80xH18 3=19 1U 랙 |
0=없음 5=기타 |
-
