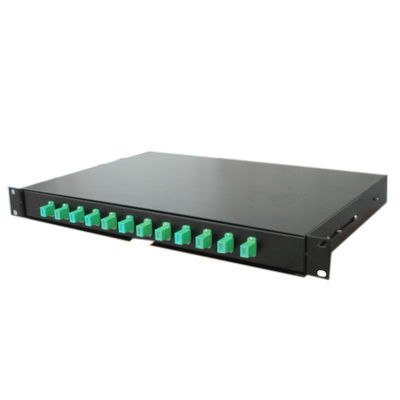

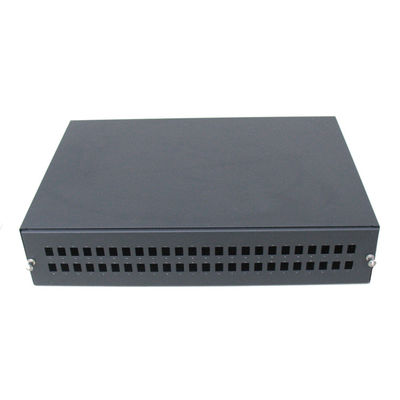

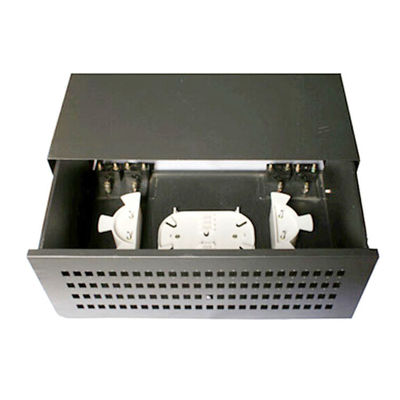

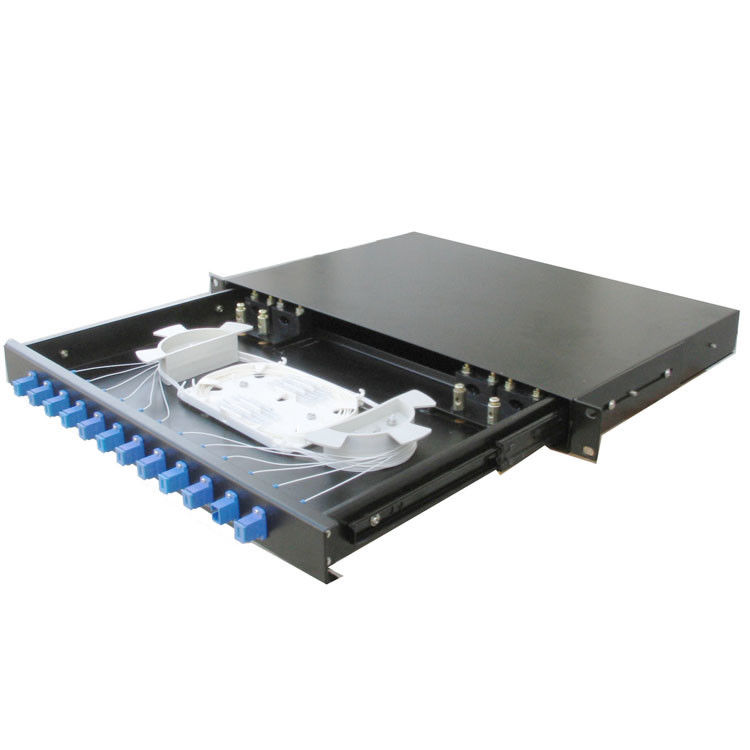

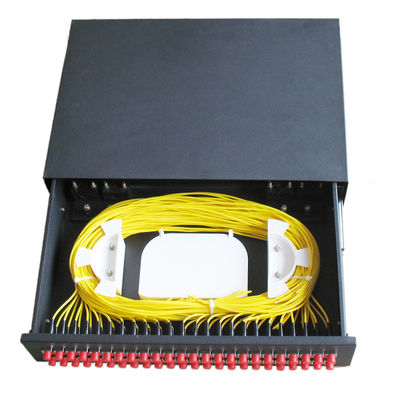

드로거 타입 랙 장착 패치 패널

기본 속성
원산지: Shenzhen China
브랜드 이름: CY COM
인증: ISO9001:2015 ;ROSH
모델 번호: GPZ/JJ-CLA
부동산 거래
최소 주문 수량: 20pcs
지불 조건: Western Union, T/T
공급 능력: 2K/Month
태그

섬유 배급 패널

선반 산 섬유 패치 패널

섬유 종료 패널
명세서
Type: Slide drawer Apply port: SC/FC/LC/ST
Capacity: 12~192core Size: 430*250*1U/2U/3U/4U
Material: Metal Outer carto weight: 14.2/5pcs (1U)
High Light:

드로거 타입 랙 마운트 패치 패널

,

슬라이드 드로거 랙 마운트 패치 패널

,

192 코어 랙 마운트 패치 패널
제품 설명

12-192코어 슬라이드 서랍형 19인치 표준 구조 랙 마운트 패치 패널 (FC SC LC ST 어댑터 포함)





응용 분야:

이 제품은 광케이블 단자, 다양한 유형 및 구조에 사용될 수 있으며,
직경은 18mm() 트레이 내에 있습니다.



구조적 특징:

  • 모든 속성 지수는 국가 YD/T925—1997 표준에 따릅니다.
  • 본체는 냉간 압연 강판을 사용하며 강력한 접착력, 예술적이고 내구성이 뛰어납니다.
  • 1-2개의 케이블 입구와 1-24코어의 섬유 출구의 독특한 디자인으로 유연성을 보장합니다.
  • 케이블 입구는 내유성 NBR로 밀봉되어 유연성을 높입니다. 사용자는
  •   입구와 출구를 뚫을 수 있습니다.
  • 섬유 융착 트레이 중첩 및 별도의 절연 접지 장치는 코어 배치,
  •   용량 확장 및 케이블 접지 유연성, 편리함 및 안전성을 제공합니다.

주요 기술 사양:
 외부 크기: (길이×너비×높이) 430x250x1U
 무게: 3.5kg
 광섬유 권취 반경: ≥40mm
 섬유 트레이의 추가 손실: 없음
 트레이에 남은 섬유 길이: ≥1.6m
 섬유 용량: 48코어
 작동 온도: - 400C ~ + 600C
 측면 압력 저항: 500N
 충격 저항: 750N

IV, 작동
 케이블을 벗겨내고, 외부 및 내부 하우징을 제거하고, 느슨한 수축 튜브를 제거하고,
충전 그리스를 씻어내어 1.1～1.6m의 섬유와 20～40mm의 강철 코어를 남깁니다.
 케이블 압착 카드와 케이블, 케이블 보강 강철 코어를 고정합니다.
 섬유를 융착 및 연결 트레이로 넣고, 열 수축 튜브와 융착 튜브를
연결 섬유 중 하나에 고정합니다. 섬유를 융착 및 연결한 후, 열 수축 튜브와 융착 튜브를 이동하고
스테인리스(또는 석영) 보강 코어 스틱을 고정하여 연결 지점이
하우징 파이프의 중앙에 있는지 확인합니다. 파이프를 가열하여 두 개를 하나로 만듭니다. 보호된 조인트를 섬유 포설
트레이에 넣습니다.(하나의 트레이는 12코어를 포설할 수 있습니다.)
 남은 섬유를 융착 및 연결 트레이에 균등하게 놓고, 나일론 타이로 권취 섬유를 고정합니다.
트레이를 아래에서 위로 사용합니다. 모든 섬유가 연결된 후, 상단 레이어를 덮고 고정합니다.
 프로젝트 계획에 따라 접지선을 사용하여 위치를 지정하고 사용합니다.

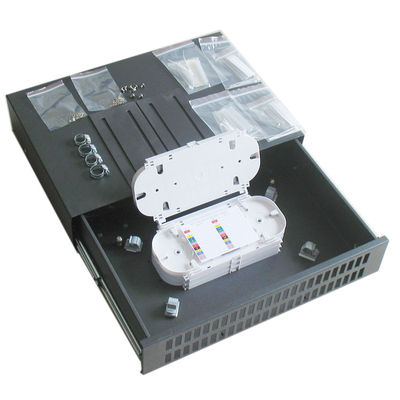

포장 목록
 단자 케이스 본체: 1개  연마 샌드 천: 1개
 융착 및 연결 표시: 1개
 열 수축 슬리브: 2～24개
 타이: 4～24개



사양:

유형 GPZ/JJ-CLA
치수(mm) 430*250*1U/2U/3U/4U
적합한 어댑터 FC/LC/SC/ST,APC/UPC/PC
섬유 용량(코어) 12,24,48,,96(패널 플레이트 변경 가능)
재질 냉간 압연 강판



주문 정보:



유형 치수(mm) 최대 용량(코어) 비고
GPZ/JJ-CLASC12 430*250*1U 12 냉간 압연 강판, 정전기 분무, FC, SC, ST, LC 어댑터에 적합.
GPZ/JJ-CLAFC24 24
GPZ/JJ-CLA2SC24 48
GPZ/JJ-CLAFC48 430*250*2U 48



포장 정보:



유형

내부 상자 크기

(mm)

무게

(kg)

포장 크기

(mm)

무게

(kg)

 개수/상자
GPZ/JJ-CLASC12 465*330*75 5.5 kg 485*420*350 29.0 kg 5
GPZ/JJ-CLAFC24
GPZ/JJ-CLA2SC24
GPZ/JJ-CLAFC24 475*335*130 6.2kg 500*355*550 26.3kg 4
