G657A1 UPC APC 커넥터 1x8 PLC 광섬유 스플리터
| Model Type: | 1*8 0.9mm Mini Steel PLC Fiber Optic Splitter | Port Configuration: | 1x2,1x4,1x8,1x16,1x32,1x64 |
| Directivity: | ≥55dB | Fiber Type: | G657A1 or as customers' order |
| Operating Waveleng: | 1260~1650nm | Application: | FTTH FTTB FTTX PON CATV |
| High Light: | 1x8 Plc 섬유 광학 분배기,1x8 PLC 분배기,1x8 광섬유 Plc 분배기 |
||
G657A1 UPC APC 커넥터 1x8 PLC 광섬유 분배기

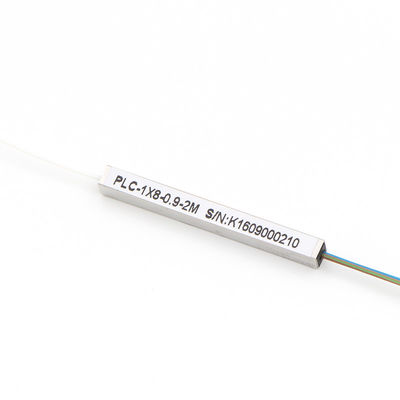

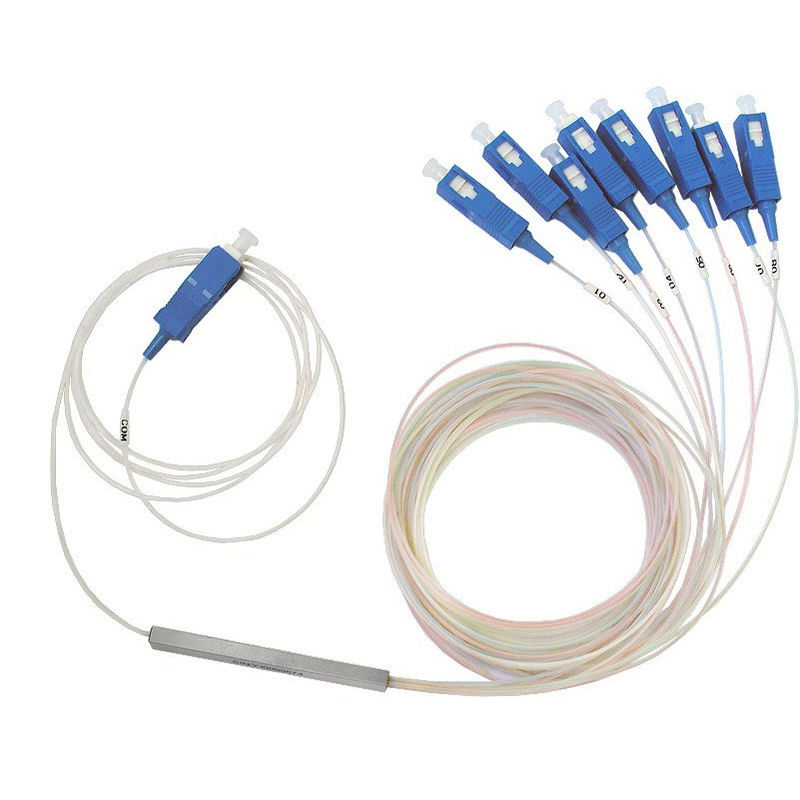

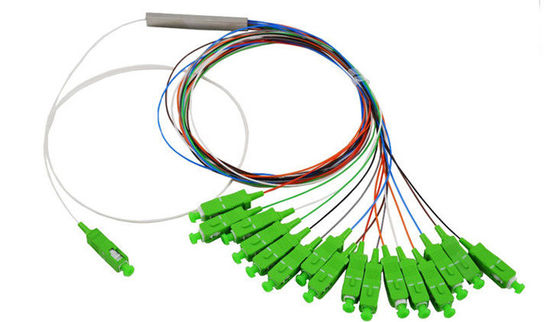

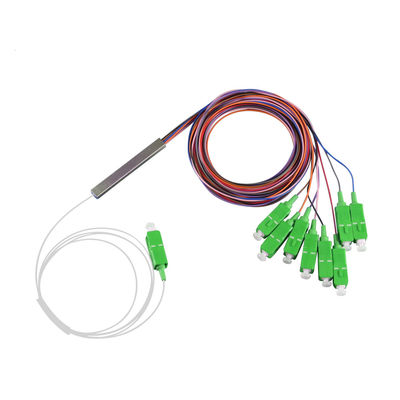

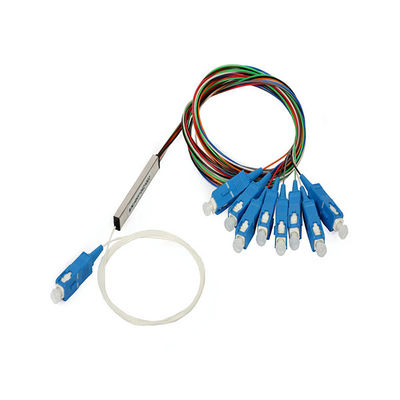

UPC APC 커넥터가 있는 제조 강철 튜브 1x8 PLC 분배기 8방향 광섬유 분배기
설명:
- PLC(Planar Lightwave Circuits) 분배기는 실리카 유리 도파관 회로와 정렬된 광섬유 피그테일을 사용하여 개발되었으며, 소형 패키지 내부에 통합됩니다. PLC 분배기는 광 신호 분배를 위한 저렴한 솔루션을 제공하며, 작은 폼 팩터와 뛰어난 신뢰성을 갖습니다.
특징:
* 우수한 기계적 특성, 소형
* 높은 신뢰성
* 낮은 삽입 손실 및 낮은 편광 의존 손실
* 높은 채널 수
* 우수한 환경 안정성 및 널리 사용됨
응용 분야
* FTTx 배포(GPON/BPON/EPON)
* 케이블 TV(CATV)
* 근거리 통신망(LAN)
* 테스트 장비
* 수동 광 네트워크(PON
사양
|
1xN PLC 분배기 사양
|
|||||||
|
작동 파장(nm)
|
1260~1650
|
||||||
|
광섬유 유형
|
G657A1 또는 고객 주문에 따라
|
||||||
|
포트 구성
|
1x2
|
1x4
|
1x8
|
1x16
|
1x32
|
1x64
|
1x128
|
|
삽입 손실(dB)
|
3.8/4.0
|
7.1/7.3
|
10.2/10.5
|
13.5/13.7
|
16.5/16.9
|
20.5/21.0
|
23.8/24.2
|
|
손실 균일성(dB)
|
0.4
|
0.6
|
0.8
|
1.2
|
1.5
|
2.0
|
2.5
|
|
편광 의존 손실(dB)
|
0.2
|
0.2
|
0.2
|
0.25
|
0.3
|
0.35
|
0.4
|
|
파장 의존 손실(dB)
|
0.3
|
0.3
|
0.3
|
0.5
|
0.5
|
0.5
|
0.5
|
|
온도 의존 손실(-40~85)(dB)
|
0.4
|
0.4
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
|
반사 손실(dB)
|
55/50
|
||||||
|
작동 온도
|
-40~+85
|
||||||
|
지향성(dB)
|
≥ 55
|
||||||
|
보관 온도
|
-40~+85
|
||||||
|
2xN PLC 분배기 사양
|
|||||||
|
작동 파장(nm)
|
1260~1650
|
||||||
|
광섬유 유형
|
G657A1 또는 고객 주문에 따라
|
||||||
|
포트 구성
|
2x2
|
2x4
|
2x8
|
2x16
|
2x32
|
2x64
|
2x128
|
|
삽입 손실(dB)
|
4.0
|
7.6
|
11.0
|
14.4
|
17.5
|
21.0
|
24.5
|
|
손실 균일성(dB)
|
0.6
|
1.0
|
1.2
|
1.5
|
1.8
|
2.2
|
2.5
|
|
편광 의존 손실(dB)
|
0.2
|
0.2
|
0.3
|
0.3
|
0.35
|
0.4
|
0.4
|
|
파장 의존 손실(dB)
|
0.3
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
|
온도 의존 손실(-40~85)(dB)
|
0.4
|
0.4
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
|
반사 손실(dB)
|
55/50
|
||||||
|
작동 온도
|
-40~+85
|
||||||
|
지향성(dB)
|
≥ 55
|
||||||
|
보관 온도
|
-40~+85
|
||||||
주문 정보
PLC 분배기 유형-----입력/출력-----입력 튜브 유형------입력 튜브 길이-----출력 튜브 유형-----출력 튜브 길이
-
