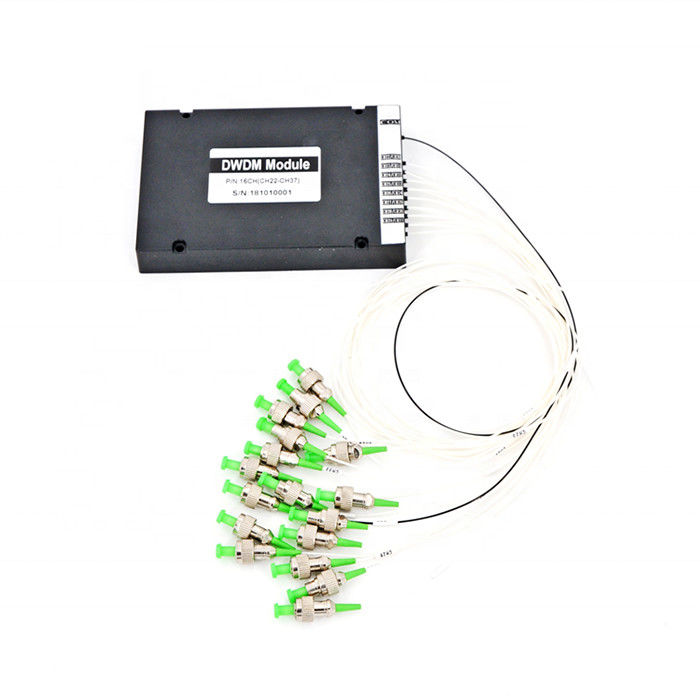

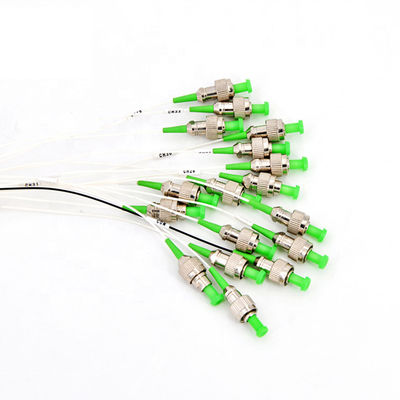

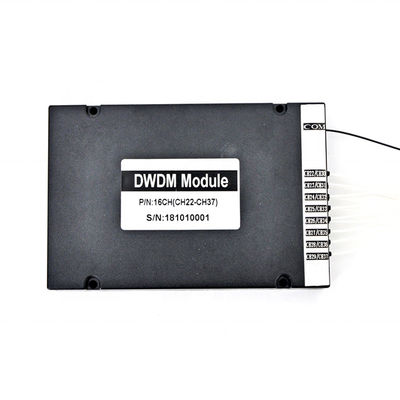

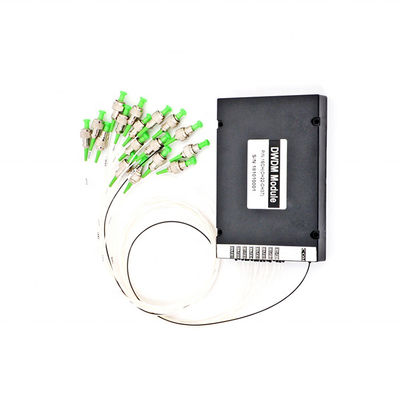

100G 16채널 DWDM MUX DEMUX 통신용
| Model No.: | DWDM | Input/Output connector:: | FC, SC, LC optional |
| Channel Wavelength:: | ITU 100 GHz Grid | Channel Spacing:: | 100G(0.8nm) |
| Structure:: | Mux or Demux | Pigtail Diameter:: | 0.9mm |
| High Light: | DWDM 먹스 역다중화기,16채널 DWDM,100G DWDM |
||
통신용 100G 16 채널 DWDM MUX DEMUX
통신용 광섬유 장비 100G 8 16 채널 DWDM MUX DEMUX
설명
응용 분야
1. 채널 Mux/Demux
2. DWDM 시스템 DWDM
3. 라우터
4. 광섬유 증폭기
5. CATV 시스템
기능 및 장점:
100GHz ITU 채널 간격(100GHz ITU)
낮은 삽입 손실
광대역 전송
높은 채널 격리
높은 안정성과 신뢰성
에폭시 프리 광학 경로
사양
| 매개변수 | 4 채널 | 8 채널 | 16 채널 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| 채널 파장(nm) | ITU 100GHz 그리드 | ||||||
| 채널 간격(GHz) | 100(0.8nm) | ||||||
| 채널 통과 대역(@-0.5dB 대역폭(nm) | >0.25 | ||||||
| 삽입 손실(dB) | ≤1.8 | ≤3.7 | ≤5.5 | ||||
| 채널 균일성(dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| 채널 리플(dB) | <0.3 | ||||||
| 격리(dB) | 인접 | N/A | >30 | N/A | >30 | N/A | >30 |
| 비인접 | N/A | >40 | N/A | >40 | N/A | >40 | |
| 삽입 손실 온도 감도(dB/℃) | <0.005 | ||||||
| 파장 온도 이동(nm/℃) | <0.002 | ||||||
| 편광 의존 손실(dB) | <0.1 | <0.1 | <0.15 | ||||
| 편광 모드 분산(ps) | <0.1 | ||||||
| 지향성(dB) | ≥50 | ||||||
| 반사 손실(dB) | ≥45 | ||||||
| 최대 전력 처리(mW) | 300 | ||||||
| 작동 온도(℃) | -5~+75 | ||||||
| 보관 온도 (℃) | -40~+85 | ||||||
| 패키지 치수(mm) | A: L100×W80×H10 | ||||||
| B: L120×W80×H18 | |||||||
| C: L141×W115×H18 | |||||||
-
