제품 상세 정보:
결제 및 배송 조건:
|
| Model No.: | Dual fiber cwdm oadm add/drop LGX module | Wavelength: | 1270~1610nm |
|---|---|---|---|
| Applications: | CWDM System/PON Networks/CATV | Connector: | SC |
| Operating temperature: | -40 to 85 degree | 인증: | RoHS, ISO9001, FCC, CE |
| 강조하다: | 이중 섬유 CWDM OADM,CWDM OADM LGX 모듈,이중 섬유 LGX 모듈 |
||

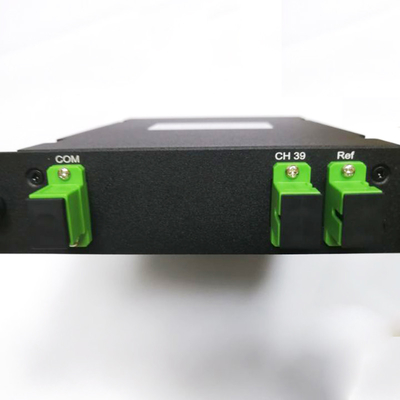

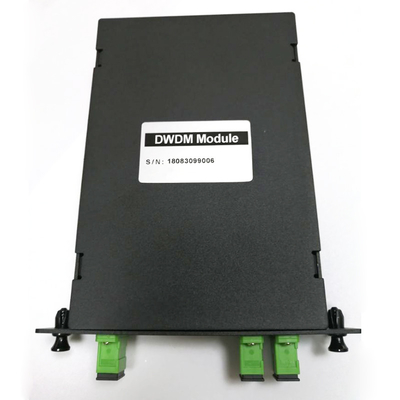

PON 네트워크 이중 섬유 CWDM OADM LGX 모듈
듀얼 파이버 CWDM OADM 추가/하락 2인/2아웃 1270-1610nm 파장 LGX 모듈
설명
특징
•넓은 작동 파장: 1270nm~1610nm
•작동 온도: 0°C ~70°C
신청서
•CWDM 시스템
•PON 네트워크
•CATV 연결
준수
•텔코르디아 GR-1209-CORE
•텔코르디아 GR-1221-CORE
•RoHS
스펙트럼
|
매개 변수
|
4 채널
|
8 채널
|
16 채널
|
18 채널
|
|||||
|
Mux
|
디맥스
|
Mux
|
디맥스
|
Mux
|
디맥스
|
Mux
|
디맥스
|
||
|
채널 파장 (nm)
|
1270~1610/1271~1611
|
||||||||
|
중심 파장 정확도 (nm)
|
±0.5
|
||||||||
|
채널 간격 (nm)
|
20
|
||||||||
|
채널 패스밴드 (@-0.5dB 대역폭 (nm)
|
+/-7.5/+/-6.5
|
||||||||
|
삽입 손실 (dB)
|
≤1.5
|
≤ 25
|
≤3.5
|
≤3.5
|
|||||
|
채널 균일성 (dB)
|
≤0.6
|
≤1.0
|
≤1.5
|
≤1.5
|
|||||
|
채널 리플 (dB)
|
0.3
|
||||||||
|
격리 (dB)
|
인접한
|
>30
|
|||||||
|
인접하지 않는 곳
|
>40
|
||||||||
|
삽입 손실 (dB)
|
필터로 표현
|
>30
|
|||||||
|
필터 없는 익스프레스
|
>12
|
||||||||
|
관성 손실 온도 민감도 (dB/°C)
|
<0.005
|
||||||||
|
파장 온도 변화 (nm/°C)
|
<0.002
|
||||||||
|
양극화 의존적 손실 (dB)
|
<0.1
|
||||||||
|
포라라이제이션 모드 분산 ((ps)
|
<0.1
|
||||||||
|
지시성 (dB)
|
>50
|
||||||||
|
수익 손실 (dB)
|
>45
|
||||||||
|
최대 처리 전력 (mW)
|
300
|
||||||||
|
작동 온도 (°C)
|
-40~+85
|
||||||||
|
저장 온도 (°C)
|
-40~+85
|
||||||||
|
패키지 크기 (mm) (LGX 상자)
|
L155.5xW102 ((129) xH29
|
||||||||
