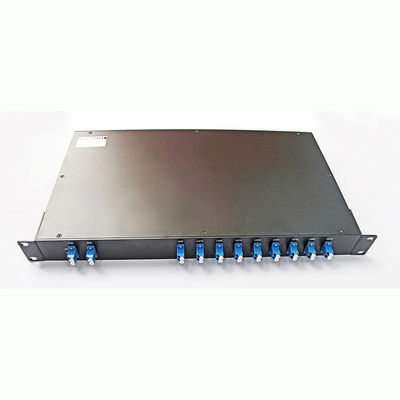

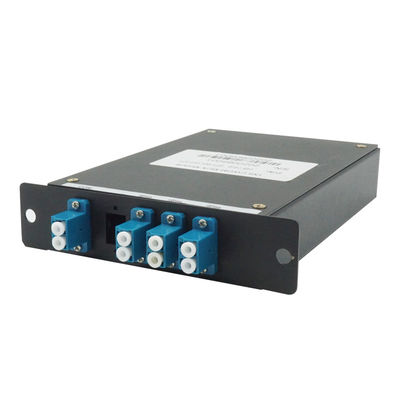

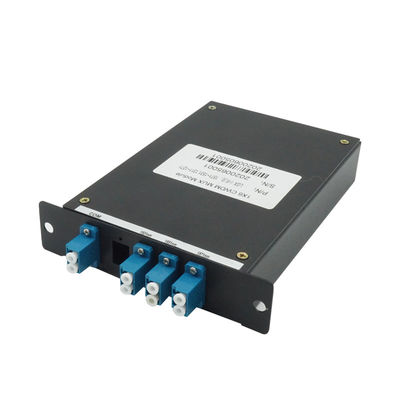

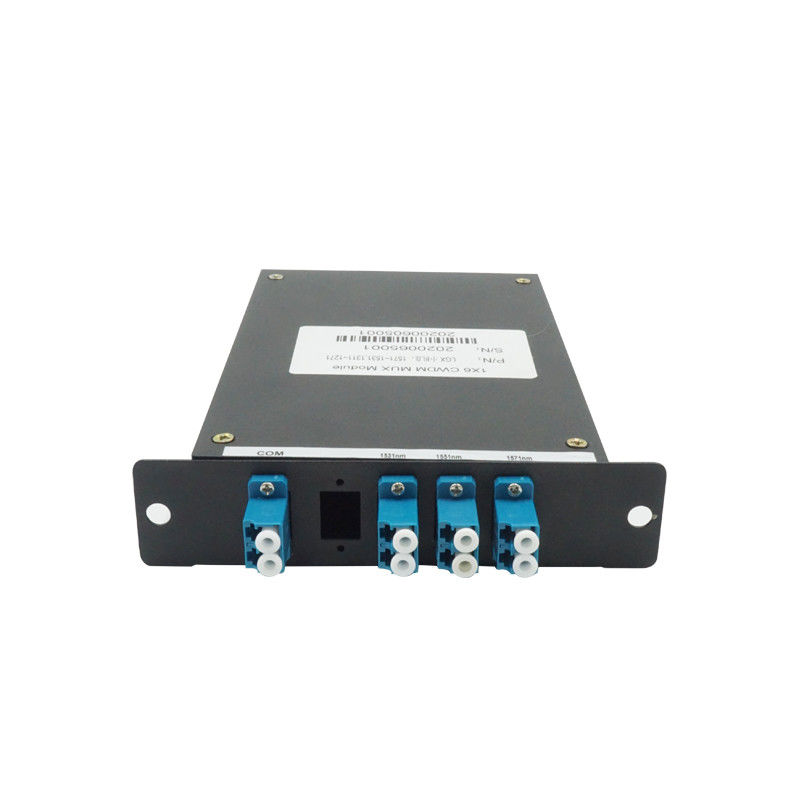

심플렉스 LC 멀티플렉서 Mux 1X6 WDM CWDM DWDM 모듈
| Model No.: | 1*6 CWDM | Wavelength: | 1270~1610nm |
| Material: | LGX Box | Type: | Mux or Demux |
| Polarization dependent loss: | ent loss: ≤0.2dB | Connector: | Simplex LC |
| Warranty: | 1 Year | Channel Uniformity: | : ≤0.6dB |
| High Light: | 1X6 WDM CWDM DWDM,1X6 CWDM,멀티플렉서 Mux CWDM 모듈 |
||
심플렉스 LC 멀티플렉서 Mux 1X6 WDM CWDM DWDM 모듈
1X6 CWDM 멀티플렉서 mux demux CWDM 모듈 광섬유 통신 장비
설명
1거친 파장 분할 멀티플렉서 (CWDM Mux/Demux) 는 얇은 필름 코팅 기술과 비 플럭스 금속 결합 마이크로 광학 패키지의 독자적인 디자인을 사용합니다.
2그것은 낮은 삽입 손실, 높은 채널 격리, 넓은 통과 대역, 낮은 온도 감도 및 에포시 자유 광 경로를 제공합니다
특징
1CWDM 광 모듈은 CWDM 기술을 채택하여 다양한 광 신호를 결합 할 수 있습니다.
외적인 WDM를 통해 파장을 전송하는데, 이는 하나의 광섬유를 통해 전송하기 때문에 광섬유 자원을 절약합니다.
2동시에 수신기는 복잡한 광 신호를 분해하기 위해 WDM를 사용해야합니다.
3또한 CWDM 광 모듈은 스위치 또는 라우터 SFP 포트에 연결될 수 있습니다.
신청서
CWDM 광 모듈은 캠퍼스, 데이터 센터, FTTH,1G 및 2G 광섬유 채널, MAN, 보안 및
보호 시스템 및 다른 분야.
스펙트럼
|
매개 변수
|
4 채널
|
8 채널
|
16 채널
|
18 채널
|
|||||
|
Mux
|
디맥스
|
Mux
|
디맥스
|
Mux
|
디맥스
|
Mux
|
디맥스
|
||
|
채널 파장 (nm)
|
1270~1610/1271~1611
|
||||||||
|
중심 파장 정확도 (nm)
|
±0.5
|
||||||||
|
채널 간격 (nm)
|
20
|
||||||||
|
채널 패스밴드 (@-0.5dB 대역폭 (nm)
|
+/-7.5/+/-6.5
|
||||||||
|
삽입 손실 (dB)
|
≤1.5
|
≤ 25
|
≤3.5
|
≤3.5
|
|||||
|
채널 균일성 (dB)
|
≤0.6
|
≤1.0
|
≤1.5
|
≤1.5
|
|||||
|
채널 리플 (dB)
|
0.3
|
||||||||
|
격리 (dB)
|
인접한
|
>30
|
|||||||
|
인접하지 않는 곳
|
>40
|
||||||||
|
삽입 손실 (dB)
|
필터로 표현
|
>30
|
|||||||
|
필터 없는 익스프레스
|
>12
|
||||||||
|
관성 손실 온도 민감도 (dB/°C)
|
<0.005
|
||||||||
|
파장 온도 변화 (nm/°C)
|
<0.002
|
||||||||
|
양극화 의존적 손실 (dB)
|
<0.1
|
||||||||
|
포라라이제이션 모드 분산 ((ps)
|
<0.1
|
||||||||
|
지시성 (dB)
|
>50
|
||||||||
|
수익 손실 (dB)
|
>45
|
||||||||
|
최대 처리 전력 (mW)
|
300
|
||||||||
|
작동 온도 (°C)
|
-40~+85
|
||||||||
|
저장 온도 (°C)
|
-40~+85
|
||||||||
|
패키지 크기 (mm) (LGX 상자)
|
L155.5xW102 ((129) xH29
|
||||||||
-
