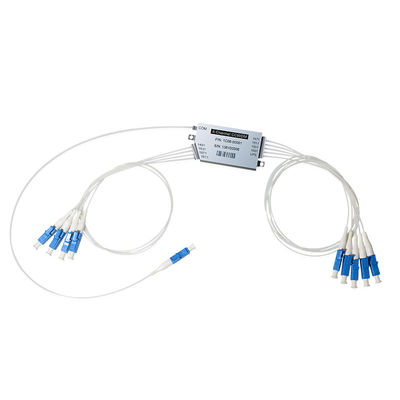

45 Db 4 채널 소형 미니 CWDM 광 수신기용
| Model No.: | 4/8-CH Compact CWDM Mux/Demux module Mini CWDM | Wavelength: | 1270nm, 1471nm, 1491nm 1611nm or others |
| Input/Output connector: | FC, SC, LC optional | Product Name: | Mini CCWDM |
| Non-Adjacent Chan: | 45 db | Channel Insertion Loss: | Max 0.70 (Typical 0.50) db |
| Adjacent Channel Isolation: | lation: 30 db | PDL: | 0.10 db |
| High Light: | 미니 CWDM,소형 CWDM,45 Db 4 채널 CWDM |
||
45 Db 4 CH 컴팩트 미니 CWDM 광 수신기

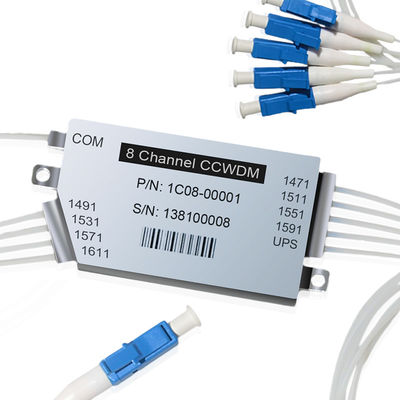

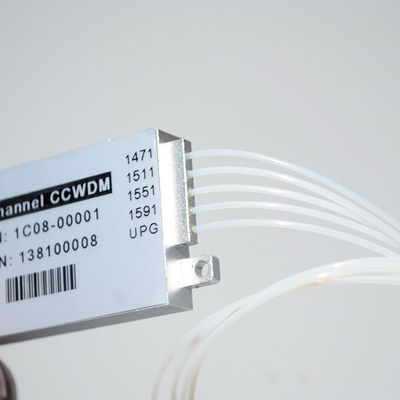

4/8 채널 CCWDM 4/8-CH 컴팩트 CWDM Mux/Demux 모듈 광 수신기용 미니 CWDM
설명
CY COM의콤팩트 사이즈 거친 파장 분할 멀티플렉서 ((미니 CWDM, 콤팩트 CWDM, CCWDM),CY COM의 독자적인 광적 벤치 플랫폼을 사용하는 통합 광적 모듈으로 광적 성능을 크게 향상시킬 수 있습니다.CY COM 미니 CWDM는 일반적인 표준 CWDM 모듈과 비교하면 훨씬 작은 패키지 크기를 사용합니다.응용 프로그램에서 많은 공간을 절약 할 수 있으며 한편으로는 성능과 매개 변수 또한 더 좋습니다.
모든 CY COM CWDM 모듈은 Telcordia 자격을 가지고 있습니다.(TELCORDIA GR-1221-CORE를 만나) 거친 파장 분할 멀티플렉싱 (CWDM) 은 비용을 낮추면서 대역폭 용량을 증가시키는 데 훌륭한 선택입니다.표준 얇은 필름 필터 (TFF) 기술을 기반으로 한 6com 스플라이스/피그테일 ABS 모듈 가족, 독자적인 패키지,뛰어난 성능과 신뢰성과 결합하여 가장 작은 부품 크기를 제공합니다.
특징
1) 낮은 삽입 손실
2) 우수한 채널 격리
3) 높은 안정성 및 신뢰성
4) 저렴한 비용
5) 콤팩트 크기
신청서
CWDM 채널 추가/하수CWDM
CATV 광섬유 연결
LAN 네트워크에 액세스
단거리 통신
스펙트럼
|
매개 변수
|
단위
|
사양
|
||||
|
1
|
작동 파장 범위
|
nm
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
채널 간격
|
---
|
20nm
|
100GHz
|
||
|
3
|
채널 패스밴드 (@-0.5dB 대역폭)
|
nm
|
IUT ± 65
|
UT ± 0125
|
||
|
4
|
채널량
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
맥스, 반지 리플을 보내
|
dB
|
<0.35
|
<0.4
|
||
|
6
|
최대 채널 삽입 손실
|
dB
|
≤1.8
|
≤3.0
|
≤ 20
|
≤3.2
|
|
7
|
미니. 인접 채널 격리
|
dB
|
>30
|
>25
|
||
|
8
|
미니. 인접하지 않은 채널 격리
|
dB
|
>45
|
>35
|
||
|
9
|
최소 익스프레스 채널 격리
|
|
>13
|
>12
|
||
|
10
|
최소 수익 손실
|
dB
|
≥45
|
|||
|
11
|
최대 PDL
|
dB
|
<0.1
|
<0.1
|
<0.20
|
<0.30
|
|
12
|
삽입 손실 온도 민감도
|
dB/°C
|
<0.005
|
|||
|
13
|
파장 온도 변화
|
nm/°C
|
<0.002
|
|||
|
14
|
최대, 전력 처리
|
mW
|
300
|
|||
|
15
|
지침
|
dB
|
≥50
|
|||
|
16
|
작동 온도 범위
|
°C
|
-40에서 +80
|
|||
|
17
|
저장 온도 범위
|
°C
|
-40에서 +85
|
|||
|
18
|
섬유 재킷 및 섬유 길이
|
cm
|
사용자 정의
|
|||
|
19
|
패키지 크기 1
|
mm
|
100 * 80 * 10 또는 사용자 정의
|
|||
|
20
|
패키지 크기 2
|
mm
|
LGX 호환
|
|||
|
21
|
패키지 크기 3
|
mm
|
19 ′′ 1U 랙 설치
|
|||
|
22
|
커넥터 타입
|
--
|
SC/LC/FC 또는 사용자 정의
|
|||
|
23
|
섬유 종류 와 재킷 색상
|
|
G.652D / G.657 A1 (또는 사용자 정의)
|
|||
-
