제품 상세 정보:
결제 및 배송 조건:
|
| Model No.: | CWDM DWDM | Product Name: | Optical CWDM Mux/Demux Module |
|---|---|---|---|
| Wavelength: | 1270~1610nm | Connector: | FC SC LC |
| Case: | ABS LGX Box | Application: | FTTx Solutions |
| Channel Number: | (2~18channel optional) | Pigtail Length: | 1Meter |
| 강조하다: | CWDM DWDM 모듈,SC LC CWDM DWDM,FC CWDM DWDM |
||

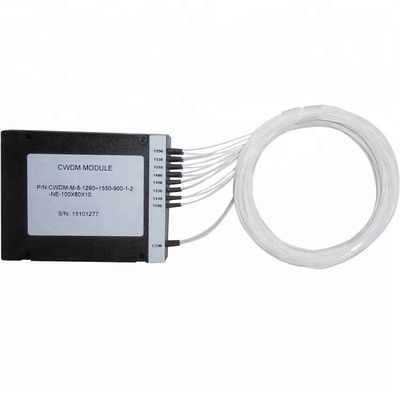

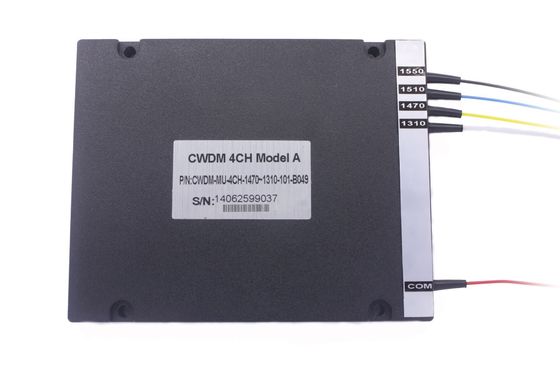

낮은 삽입 손실 16 채널 FC SC LC CWDM DWDM 모듈
4,8,16,18 채널 CWDM 모듈 광섬유 explay 통신 장치 WDM
설명
Coarse Wavelength Division Multiplexer (CWDM)는 얇은 코팅 기술과 비 플럭스 금속 본딩 마이크로 광학 패키징의 독점적인 설계를 사용합니다. 낮은 삽입 손실, 높은 채널 격리, 넓은 통과 대역, 낮은 온도 감도 및 에폭시 없는 광학 경로를 제공합니다. 당사의 CWDM Mux Demux 제품은 단일 광섬유에서 최대 18 채널 멀티플렉싱을 제공합니다.
WDM 네트워크에서 낮은 삽입 손실이 필요하기 때문에 옵션으로 IL을 줄이기 위해 CWDM Mux/Demux 모듈에 “Skip Component”를 추가할 수도 있습니다. 표준 CWDM Mux/Demux 패키지 유형에는 ABS 박스 패키지, LGX 패키지 및 19” 1U 랙마운트가 포함됩니다.
응용 분야
CWDM 시스템
PON 네트워크
CATV 링크
기능 및 장점:
높은 격리
컴팩트한 디자인
낮은 삽입 손실, 낮은 PDL
높은 신뢰성과 안정성
채널 간 균일성 우수
사양:
| 매개변수 | 값 | |||||
| 채널 수 | 2 | 4 | 8 | 16 | 18 | |
| 중심 파장(nm) | ITU-T 그리드 | |||||
| 대역폭(@0.5dB 통과 대역)(nm) | ITU-T ±6.5 | |||||
| 채널 통과 대역(nm) | 20 | |||||
| I.L(dB) | Typ. | 1.2 | 1.6 | 2.2 | 3.2 | 3.8 |
| MAX. | 1.4 | 1.8 | 2.8 | 5.0 | 5.6 | |
| 리플(dB) | ≤0.3 | |||||
| PDL(dB) | ≤0.10 | ≤0.15 | ≤0.20 | ≤0.25 | ≤0.30 | |
| 격리(dB) | 인접 채널 | ≥30 | ||||
| 비인접 채널 | ≥45 | |||||
| 지향성(dB) | ≥50 | |||||
| R.L(dB) | ≥45 | |||||
| 작동 온도(℃) | -5~+75 | |||||
| 보관 온도(℃) | -40~85 | |||||
| 참고: 1. 위의 모든 데이터는 커넥터를 포함하지 않습니다. 2. 자세한 내용은 영업팀에 문의하십시오. |
||||||
