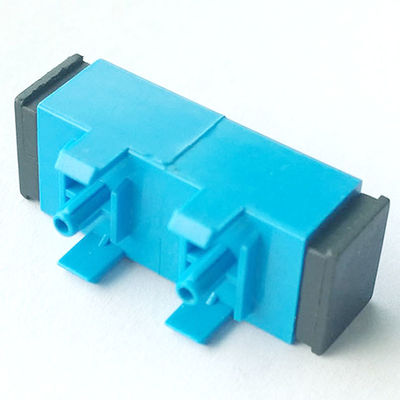

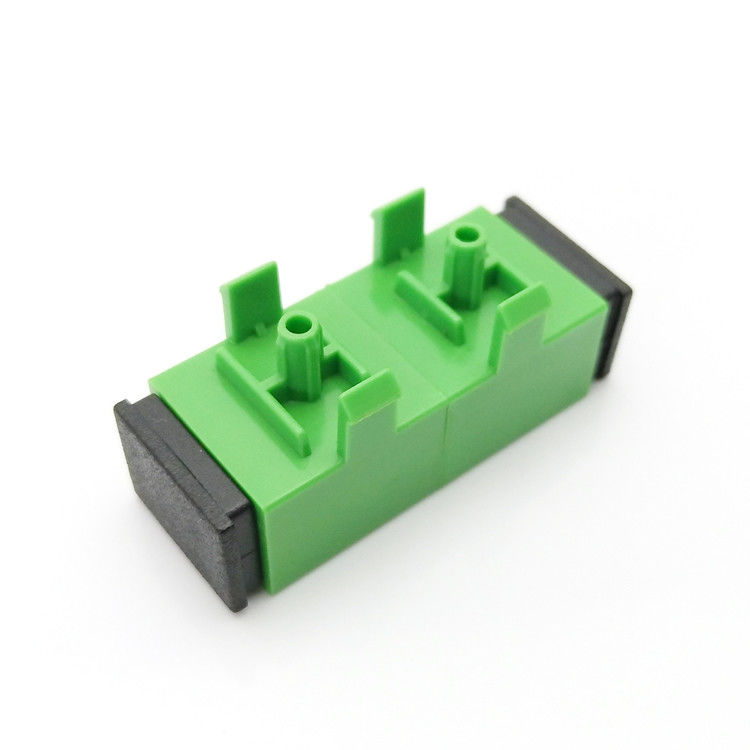

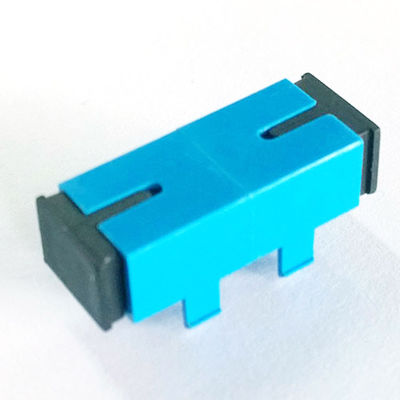

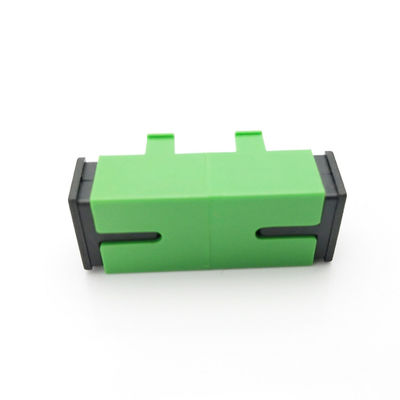

0.2dB SC APC UPC 광섬유 커플러 (PCB 회로 기판용)
| Item: | Press-fit Elastic iron Adaptor | Color: | Green / Blue |
| Material of fit pin: | Plastic | Ferrule material: | Ceramic |
| Cap color: | Black / Blue / Green / Customiaed | Application: | PCB circuit board |
| Type: | APC / UPC | Test data: | IL≤ 0.2dB, RL≥60dB |
| High Light: | APC UPC 광섬유 커플러,SC UPC 광섬유 커플러,0.2dB 광섬유 커플러 |
||
0.2dB SC APC UPC 광섬유 커플러, PCB 회로 기판용
PCB 회로 기판에 사용되는 Press-fit 탄성 철, 플라스틱 핏 핀 광섬유 커플러가 있는 SC 광섬유 어댑터
설명:
광섬유 어댑터는 광섬유 시스템 설치 시 광 링크 연결을 실현하기 위해 주로 광섬유 또는 광케이블을 서로 연결하는 데 사용됩니다. SC 광섬유 어댑터는 래치 타입으로 회전할 필요가 없으며 삽입 및 제거가 용이합니다. 삽입 손실 변동이 작고 압축 강도가 높습니다. 설치 밀도가 높습니다. 정밀 세라믹 슬리브를 사용하여 장기적인 안정적인 기계적 및 광학적 성능을 보장합니다.
특징:
우수한 호환성
높은 신뢰성 및 안정성
PC, APC, UPC 옵션
세라믹 또는 청동 슬리브

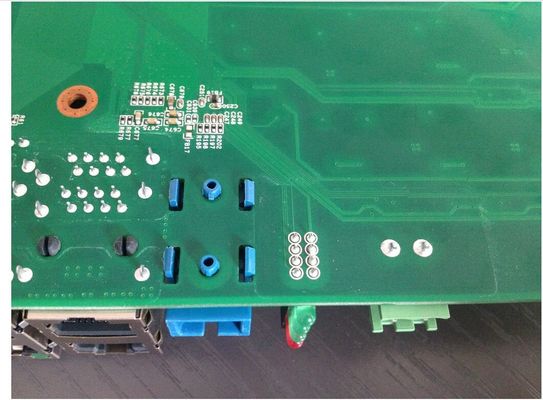

PCB 회로 기판에 사용
낮은 삽입 손실, 높은 반사 손실
기계적 치수의 높은 정밀도
응용 분야:
1. CATV 시스템
2. 광섬유 통신 시스템
3. 광섬유 데이터 전송
4. 건물 네트워크 액세스
5. 케이블 시스템, ODF
6. FTTX 및 FTTH 응용 분야
7. 테스트 장비
예비 부품 재료:
| 번호 | 부품 | 재료 | ROSH | 가연성 등급 |
| 1 | 슬리브 | 이산화 지르코늄 | 예 | 내화성 |
| 2 | 내부 | PBT | 예 | V-0 |
| 3 | 하우징 | PC | 예 | V-0 |
| 4 | 더스트 캡 | ABS | 예 | V-0 |
외관 검사:
어댑터의 외관은 매끄럽고 깨끗하며 오일, 버, 긁힘이 없습니다.
어댑터는 밝은 외관과 우수한 일관성을 가지고 있습니다.
어댑터의 구성 요소는 부드럽게 결합되며 플러그와 어댑터는 부드럽고 쉽게 삽입 및 제거할 수 있으며 클립이 강합니다.
기술 사양:
| 프로젝트 | 지수 | |
| 참조 표준 | IEC61754-4, IEC61300-3-33 YD/T 1272.3-2005 | |
| 삽입 손실 | ≤0.3dB | |
| 저온 | 온도: -40°C 테스트 시간: 168H 온도 변화율: 1°C /분 |
≤0.2dB |
| 고온 | 온도: 85°C 테스트 시간: 168H 온도 변화율: 1°C /분 |
≤0.2dB |
| 고온 다습 | 온도: 40°C 습도: 90%~95% 시간: 168H 온도 변화율: 1°C /분 |
≤0.2dB |
| 진동 | 진동 방향: X, Y, Z 진동 시간: 2시간/방향 진동 진폭: 0.75 mm 진동 주파수: 10~55 Hz |
≤0.2dB |
| 낙하 | 높이: 1M 케이블 길이: 2.25M 충격 횟수: 5 |
≤0.2dB |
| 온도 사이클 | 온도: -40°C ~85°C 극한 온도 지속 시간: 0.5H 온도 변화율: 1°C /분 사이클 수: 21 |
≤0.2dB |
| 반복성 | 삽입 재접기: 10 | ≤0.2dB |
| 잠금 메커니즘의 인장 강도 | 68.6N/10분 | ≤0.2dB |
도면:
-
