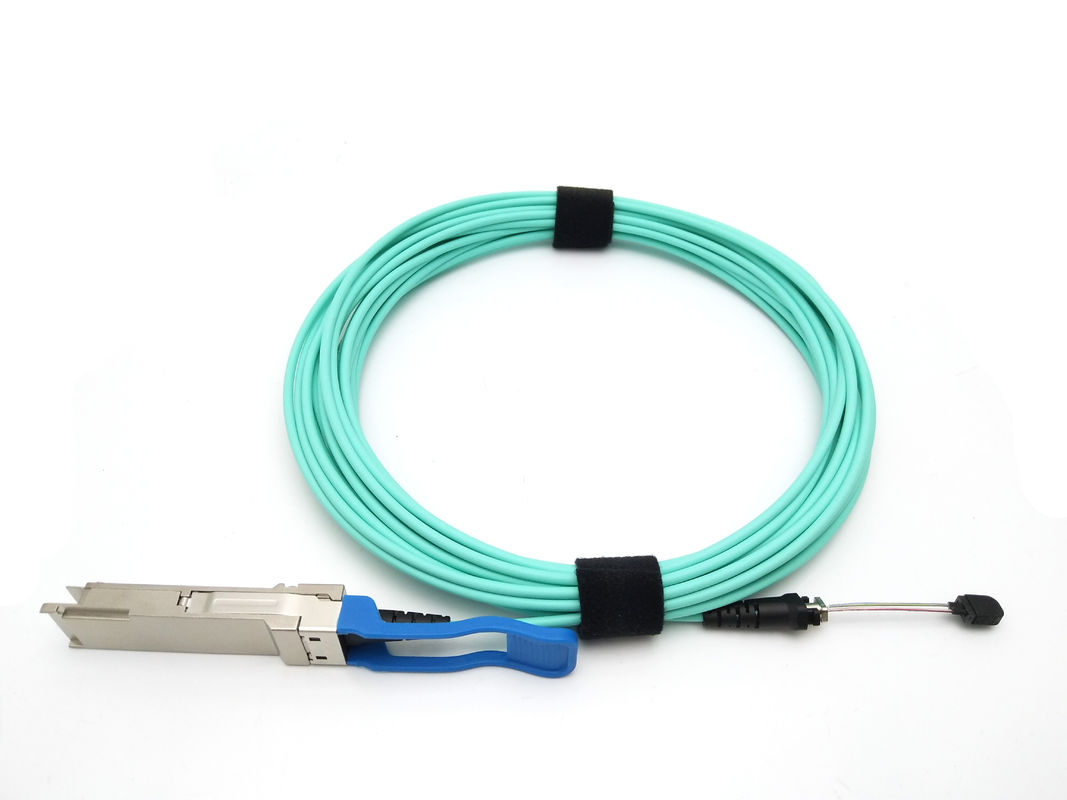

12.3 GHz OM3 QSFP+ ~ QSFP+ AOC 액티브 광 케이블
| Cable length: | 0.5M/1~7M/Customized | Cable color: | Aqua /Orange /Yellow/Black/Customized |
| Data Rate: | 4*10G bits/s | Wavelength:: | 850nm |
| Fiber Type:: | 50/125 OM3 MM | Operating temperature:: | 0℃ to 70℃ |
| Transmission Distance:: | ≤100M | Application: | Data Center |
| High Light: | QSFP+ AOC 액티브 광 케이블,12.3 GHz OM3 AOC,QSFP+ ~ QSFP+ AOC |
||

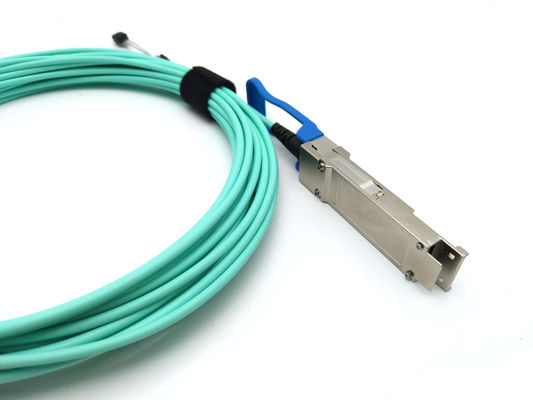

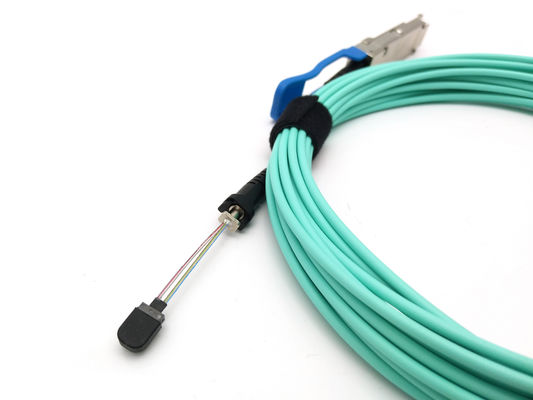

12.3 GHz OM3 QSFP+ to QSFP+ AOC 액티브 광 케이블
AOC QSFP+ to QSFP+ OM3 케이블 40G QSFP+ 액티브 광 케이블
제품 설명
QSFP+ 액티브 광 케이블(AOC)은 QSFP+ 인터페이스의 액티브 광 케이블입니다. 모듈 내부에는 전기 신호를 광 신호로 변환하여 최대 100미터까지 전송하는 광전 변환 장치가 있습니다. 이 제품은 4개의 채널을 가지고 있으며, 각 채널의 전송 속도는 최대 10Gb/s, 총 40Gb/s입니다. 저전력 소비, 낮은 비트 오류율, 쉬운 관리, 고성능 기능을 갖추고 있어 10기가비트 이더넷, 10기가비트 스위치, 10기가비트 서버, 슈퍼컴퓨터, 클라우드 컴퓨팅 및 클라우드 스토리지 네트워크와 같은 단거리 고속 연결에 널리 사용됩니다.
특징
• 채널당 최대 10.3Gbit/s의 전송 데이터 속도
• QSFP+ MSA 및 SFF-8436 표준 준수
• 핫 플러그 가능한 전기 인터페이스
• 차동 AC 결합 고속 데이터 인터페이스
• 최대 100m의 멀티 모드 광섬유 케이블
• 4 채널 850nm VCSEL 어레이
• 4 채널 PIN 광 검출기 어레이
• EEPROM을 통한 직렬 ID 기능 지원
• 관리 인터페이스 및 디지털 진단
• 저전력 소비
• 3.3V 전원 공급 전압
• 작동 케이스 온도 0°C ~ +70°C
• RoHS 준수
응용 분야
• 10Gbs ~ 40Gbs 이더넷
• 데이터 저장 및 통신 산업
• 서버 및 데이터 저장 장치
• 스위치/라우터/HBA 등
• 데이터 센터 및 랙 내 연결
광학적 특성
다음광학적 특성은 달리 명시되지 않는 한 권장 작동 환경에서 정의됩니다.
| 단위 | 값 | |
| 작동 범위 | m | 10K |
| 전송 | ||
| 중심 파장(범위) | nm | 1260 -1355 |
| 측면 모드 억제비(최소) | dB | 30 |
| 출력 전력 | ||
| – 최대 | dBm | +0.5 |
| – 최소 | dBm | -8.2 참고 1 |
| - OMA | dBm | -5.2 |
| - OMA-TDP(최소) | dBm | -6.2 |
| 송신기 및 분산 페널티 | dB | 0 참고 4 |
| OFF 송신기의 평균 출력 전력(최대) | dBm | -30 |
| 소멸비(최소) | dB | 3.5 참고 2 |
| RIN12 OMA(최대) | dB/Hz | -128 |
| 광 반사 손실 허용 오차(최소) | dB | 12 |
| 수신기 | ||
| 중심 파장(범위) | nm | 1260-1355 |
| 수신 과부하(최대) 평균 전력 1 | dBm | 0.5 |
| 수신 감도(최소) 평균 전력 1 | dBm | -14.4 참고 3 |
| 수신기 감도(최대) OMA(각주 2) | dBm | -12.6 참고 3 |
| 수신기 반사율(최대) | dB | -12 |
| 스트레스 수신기 감도(최대) OMA2 | dBm | -10.3 |
| 수직 아이 클로저 페널티(최소) 3 | dB | 2.2 |
| 스트레스 아이 지터(최소) 2 | UIp-p | 0.7 |
| 수신 전기 3dB 상한 주파수(최대) | GHz | 12.3 |
| 수신기 전력(손상, 최대) | dBm | 1.5 |
-
