제품 상세 정보:
결제 및 배송 조건:
|
| Product name: | Fiber patch cord | Cable color: | Yellow or customized |
|---|---|---|---|
| length: | 1m,2m,3m 100m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/APC | Model: | Single Model |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,G657A,G657B3 |
| 강조하다: | 4.6mm SM 광섬유 패치 코드,G657A1 광섬유 패치 코드,G657A1 광 패치 코드 |
||

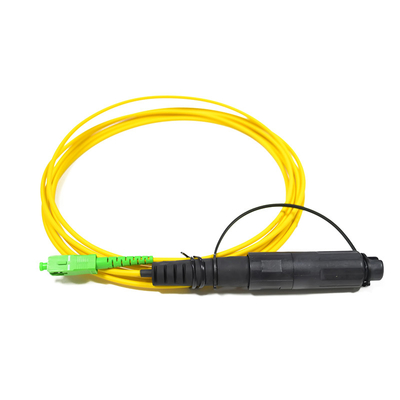

G657A1 H 커넥터 SC APC 4.6mm SM 광섬유 패치 케이블
특징
* IL & RL에서 높은 성능
* 4,8,12 및 24 섬유 연결 장치 종착 및 조립 장치
* 낮은 손실 및 표준 손실 SM 및 MM 애플리케이션을 위해 설계
* 섬유의 대량 제거를 위한 경제적인 해결책
* MPO / MTP 응용 프로그램에 적합합니다.
* 지침 200/95/EC (RoHS) 에 따라
* MPO 커넥터는 IEC-61754-7을 준수합니다.
적용
광적 성능:
|
케이블 번호
|
12
|
24
|
||
|
섬유 모델
|
G.657A1
|
|||
|
힘의 일원
|
소재
|
아라미드 직물
|
||
|
밀접한 버퍼
|
소재
|
PVC
|
||
|
직경 ((±0.06) mm
|
0.90
|
|||
|
두께 ((±0.03) mm
|
0.30
|
|||
|
외면
|
소재
|
TPU
|
||
|
색상
|
검은색
|
|||
|
두께 ((±0.1) mm
|
0.8
|
1.2
|
||
|
케이블 직경 ((±0.2) mm
|
6.2
|
8.5
|
||
|
케이블 무게 ((±5) kg/km
|
35
|
68
|
||
|
굽기 반지름 최소
|
긴장 없이
|
10.0×케이블-φ
|
||
|
극심 한 긴장 상태 에서
|
20.0×케이블-φ
|
|||
|
온도 범위
(°C) |
설치
|
-20~+60
|
||
|
운송 및 저장
|
-40~+70
|
|||
|
운영
|
-40~+70
|
|||
|
커넥터 타입
|
성능 수준
|
당기는 힘
|
|||||
|
표준
|
엘리트
|
||||||
|
커넥터
|
모드
|
끝면
|
IL(db)
|
RL(db)
|
IL(db)
|
RL(db)
|
(N)
|
|
LC/SC/FC/ST
|
SM
|
PC
|
≤0.2
|
≥50
|
≤ 0.15
|
≥50
|
≥68N
|
|
UPC
|
≤0.2
|
≥55
|
≤0.15
|
≥55
|
|||
|
APC
|
≤0.2
|
≥ 60
|
≤0.15
|
≥ 60
|
|||
|
MM
|
PC
|
≤0.2
|
≥35
|
≤0.15
|
≥35
|
||
|
MPO/MTP
|
SM
|
APC
|
≤0.7
|
≥ 60
|
≤0.35
|
≥ 60
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥ 20
|
≤0.35
|
≥ 20
|
||
|
MIRJ
|
SM
|
PC
|
≤0.5
|
≥50
|
/
|
/
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥35
|
/
|
/
|
||
(1) 소스 보증. 장기 공급 업체 원자재 품질을 안정적으로 유지합니다. 모든 제품은 ROHS 인증을 받고 수출 품질 수준 수요를 충족시킵니다.
(2) 품질 테스트. 1. 원자재는 IQC 검사를 통과 한 후에 생산 라인 생산에 들어갈 것입니다.
2,IPQC는 생산이 품질 요구 사항을 충족하는지 확인하기 위해 생산 라인을 검사합니다.
OQC는 제품의 성능을 테스트하고 각 제품이 고객의 품질 요구 사항을 충족하는지 확인하기 위해 포장지를 검사합니다.
(3) 광학 시험. 우리 제품 IEC 및 ITU 표준을 준수
(4) 제품 완성 후 품질 보장 부서에서 최소 30% 점검.
제품 사진
