제품 상세 정보:
결제 및 배송 조건:
|
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
|---|---|---|---|
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/UPC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Cores quantity: | 12 | ||
| 강조하다: | SC/UPC에서 SC/UPC 광학 점퍼,1310nm 광섬유 점퍼,펀들 브랜치 광학 점퍼 |
||
SC/UPC에서 SC/UPC 번들 브랜치 1310nm 광섬유 점퍼
1특징
1높은 수익 손실
2. 낮은 삽입 손실
3패치 코드는 RoHS,ISO9001을 통과했습니다.
4LZSH 또는 PVC 재킷
5CCTC A형 광섬유 펠루
일반 패치 코드
2.적용
1) 통신실
2).FTTH(집으로 유선)
3).LAN(지역 네트워크)
4).FOS(광섬유 센서)
5).광섬유 통신 시스템
6) 광섬유 연결 및 전송 장비
7) 방어 전투 준비
3. 사양
| 종류 | 표준, 마스터 |
| 스타일 | LC,SC,ST,FC.MU,DIN,D4,MPO,SC/APC,FC/APC,LC/APC.MU/APC |
| 섬유 |
단일 모드/다중 모드 50/125, 62.5/125 (멀티모드) OM2&OM1 50/125, 10G (멀티모드) OM3 |
| 케이블 |
단순, 듀플렉스 Φ3.0mm, Φ2.0mm, Φ0.9mm PVC 또는 LSZH |
| 닦는 방법 | UPC,SPC,APC (8°& 6°) |
| 삽입 손실 |
≤ 0.1dB (Singlemode Master를 위한 경우) ≤ 0.25dB (일체 모드 표준) ≤ 0.25dB (멀티모드용) JDS RM 3750에 의해 테스트 |
|
수익 손실 (Singlemode) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (보통 65dB) JDS RM3750에 의해 테스트 |
| 반복 가능성 | ±0.1dB |
| 작동 온도 | -400C에서 85까지0C |
|
기하학 요구 사항 (단독 모드) |
페룰 끝면 반지름 7mm ≤ R ≤ 12mm (APC용) 10mm ≤ R ≤ 25mm (표준용) 톱스 오프셋 ≤ 30μm (마스터용) 아피크스 오프셋 ≤ 50μm (표준용) 하위 절단 -50nm ≤ U ≤ 50nm DORC ZX-1에 의해 테스트 |
4.스피성과 및 공연
| 섬유 종류 | 싱글 모드 (APC 폴란드어) | 멀티모드 (PC/플랫폴란드어) | ||
| 매개 변수 | 표준 | 낮은 손실 | 표준 | 낮은 손실 |
| 삽입 손실 최대 | <0.70 | <0.35db | <0.70dB | <0.35dB |
| 회수 손실 | >60dB | 아무 것도 | ||
| 내구성 | 500배기 | |||
| 작동 온도 | -40C에서 80C까지 | |||
| 테스트 파장 | 1310nm | 850nm | ||
5제품 목록
| 부트 | 커넥터 | 섬유 종류 | 케이블 번호 | 펠러 | 커넥터 |
|
00.9mm 20.0mm 30.0mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
심플렉스 듀플렉스 복합 섬유 리본 |
PC APC UPC |
1M 2M 3M4M 5M ......... 맞춤형 |
(1)출처 보증모든 제품은 ROHS 인증을 받았으며 수출 품질 수준을 충족합니다.
(2)품질 테스트1번원료는 IQC 검사를 통과 한 후에 생산 라인 생산에 들어갈 것입니다.,
2·IPQC생산 라인을 검사하여 생산이 품질 요구 사항을 충족하는지 확인합니다.
OQC는 제품의 성능을 테스트하고 각 제품이 고객의 품질 요구 사항을 충족하는지 확인하기 위해 포장지를 검사합니다.
(3)광학 테스트 우리의 제품은 IEC와 ITU 표준을 준수
(4) 제품 완성 후 품질 보장 부서에서 최소 30% 점검.

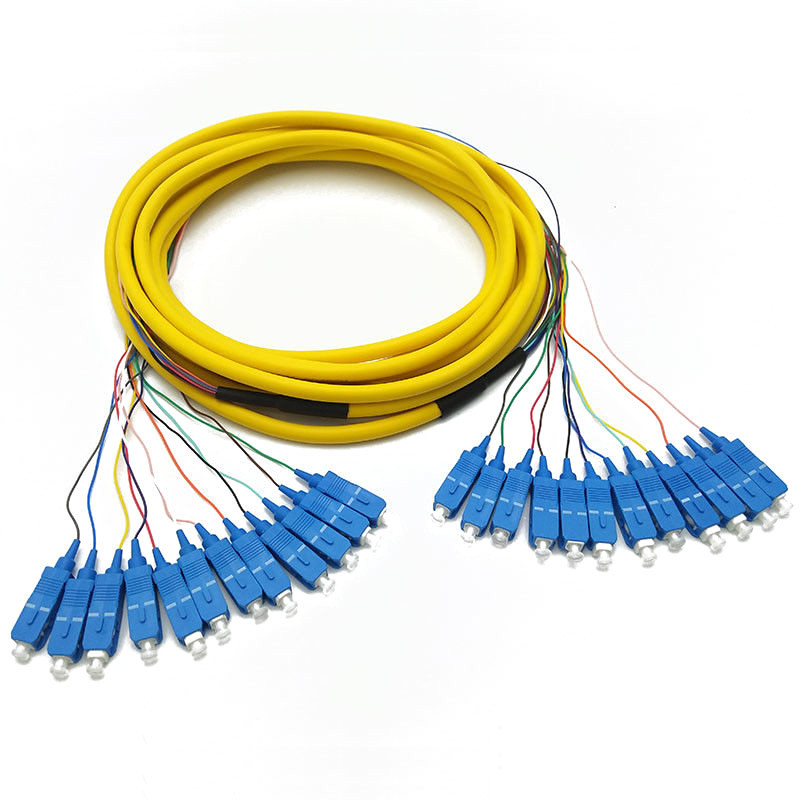

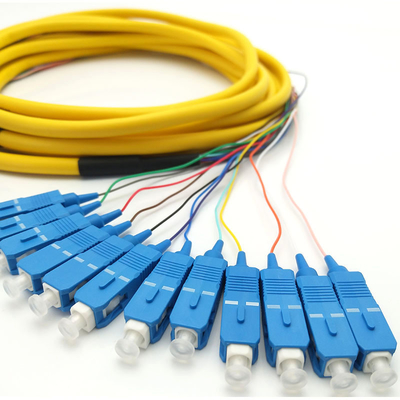

제품 사진:
