제품 상세 정보:
결제 및 배송 조건:
|
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
|---|---|---|---|
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/UPC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| 강조하다: | 144 코어 광섬유 패치 케이블,G652D 광섬유 패치 케이블,G652D SC UPC 패치 케이블 |
||

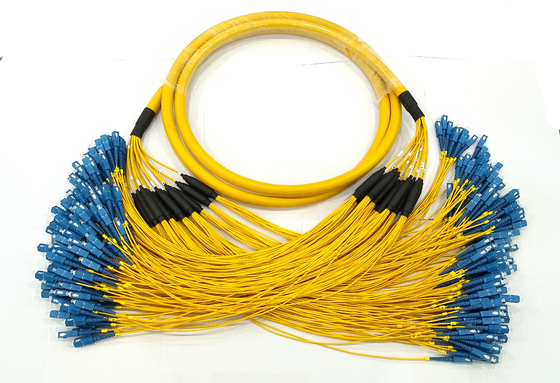

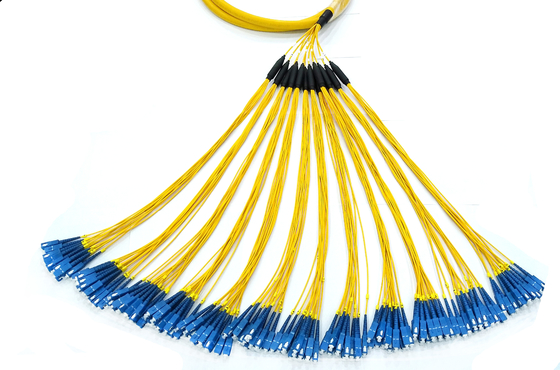

SC UPC G652D 12 브랜치 144 코어 광섬유 패치 코드
1. 특징
1. 높은 반사 손실
2. 낮은 삽입 손실
3. 패치 코드는 RoHS, ISO9001 통과
4. LZSH 또는 PVC 자켓
5. CCTC A 타입 광섬유 페룰
일반 패치 코드
2. 응용 분야
1). 통신실
2). FTTH (Fiber to The Home)3). LAN (Local Area Network)4). FOS (광섬유 센서)
5). 광섬유 통신 시스템6). 광섬유 연결 및 전송 장비7). 방위 전투 준비
3. 사양유형표준, 마스터
스타일LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC
섬유
단일 모드/다중 모드
50/125, 62.5/125 (다중 모드) OM2&OM1
| 50/125, 10G (다중 모드) OM3 | 케이블 |
| 단일, 이중 | Φ3.0mm, Φ2.0mm, Φ0.9mm |
| PVC 또는 LSZH |
연마 방식 UPC, SPC, APC (8°& 6°) 삽입 손실 |
| ≤ 0.1dB (단일 모드 마스터용) |
≤ 0.25dB (단일 모드 표준용) ≤ 0.25dB (다중 모드용) JDS RM 3750으로 테스트 |
| 반사 손실 | (단일 모드) |
| UPC ≥ 50dB |
SPC ≥ 55dB APC ≥ 60dB (typ.65dB) JDS RM3750으로 테스트 반복성 |
|
±0.1dB 작동 온도 |
-40 0 C ~ 85 0 |
| C | 기하학적 요구 사항 |
| (단일 모드) | 페룰 단면 반경정점 오프셋 ≤ 30 μm (마스터용)10mm ≤ R ≤ 25mm (표준용)정점 오프셋 ≤ 30 μm (마스터용)정점 오프셋 ≤ 50 μm (표준용) |
|
언더컷 -50nm ≤ U ≤ 50nm DORC ZX-1으로 테스트 |
4. 사양 및 성능 섬유 유형 단일 모드(APC 연마) 다중 모드(PC/플랫 연마) 매개변수 표준 |
저손실표준저손실
| SC | <0.70 | <0.35db | ||
| <0.70dB | >60dB | 없음 | >60dB | 없음 |
| 내구성 | 500회 결합 | 작동 온도 | -40C ~ 80C | 테스트 파장 |
| 1310nm | 850nm | 5. 제품 목록 | ||
| 부트 | 커넥터 | |||
| 섬유 유형 | 케이블 번호 | |||
| 페룰 | 커넥터 | 0.9mm | ||
2.0mm3.0mm
| LC | D4 | SC | ST | MU | D4 |
|
MTRJ MPO DIN |
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 단일 이중 다중 섬유 리본
|
PC APC UPC 1M 2M |
3M4M 5M ......... 맞춤형 |
품질 보증: (1) 소스 보증 |
. 장기 공급업체는 원자재 품질을 안정적으로 유지합니다. 모든 제품은 ROHS 인증을 받았으며 수출 품질 수준 요구 사항을 충족합니다. (2) 품질 테스트. 1； 원자재는 IQC 검사를 통과한 후에만 생산 라인 생산에 투입됩니다. , |
3；OQC는 각 제품이 고객의 품질 요구 사항을 충족하는지 확인하기 위해 제품 성능을 테스트하고 포장을 검사합니다.(3) 광학 테스트.
당사 제품은 IEC 및 ITU 표준을 준수합니다.(4) 제품 완료 후 품질 보증 부서에서 최소 30%의 무작위 테스트를 실시합니다.제품 사진:공장 사진:포장:
