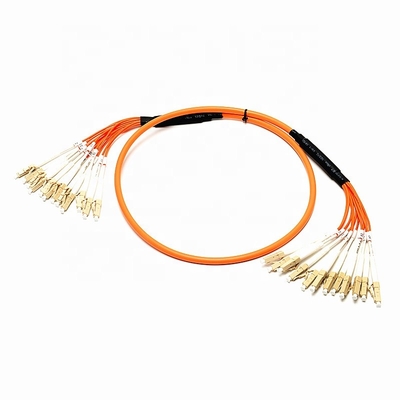

1310nm OM2 2.0mm 12C 멀티모드 광섬유 패치 케이블
| Product name: | Branch Fiber patch cord | Cable color: | Orange |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC/UPC to LC/UPC | Model: | MultiMode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | 멀티모드 광섬유 패치 케이블,2.0mm 12C 광섬유 패치 케이블,1310nm OM2 광 패치 케이블 |
||
1310nm OM2 2.0mm 12C 멀티모드 광섬유 패치 코드
1. 특징
1. 높은 반사 손실
2. 낮은 삽입 손실
3. 패치 코드는 RoHS, ISO9001 통과
4. LZSH 또는 PVC 자켓
5. CCTC A형 광섬유 페룰
일반 패치 코드
2. 적용
1). 통신실
2). FTTH (Fiber to The Home)
3). LAN (Local Area Network)
4). FOS (광섬유 센서)
5). 광섬유 통신 시스템
6). 광섬유 연결 및 전송 장비
7). 방위 전투 준비태세
3. 사양
| 유형 | 표준, 마스터 |
| 스타일 | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| 섬유 |
단일 모드/멀티 모드 50/125, 62.5/125 (멀티 모드) OM2&OM1 50/125, 10G (멀티 모드) OM3 |
| 케이블 |
단일, 이중 Φ3.0mm, Φ2.0mm, Φ0.9mm PVC 또는 LSZH |
| 연마 방식 | UPC, SPC, APC (8°& 6°) |
| 삽입 손실 |
≤ 0.1dB (단일 모드 마스터용) ≤ 0.25dB (단일 모드 표준용) ≤ 0.25dB (멀티 모드용) JDS RM 3750으로 테스트 |
|
반사 손실 (단일 모드) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) JDS RM3750으로 테스트 |
| 반복성 | ±0.1dB |
| 작동 온도 | -400C ~ 850C |
|
기하학적 요구 사항 (단일 모드) |
페룰 단면 반경 7mm ≤ R ≤ 12mm (APC용) 10mm ≤ R ≤ 25mm (표준용) 정점 오프셋 ≤ 30 μm (마스터용) 정점 오프셋 ≤ 50 μm (표준용) 언더컷 -50nm ≤ U ≤ 50nm DORC ZX-1으로 테스트 |
4. 사양 및 성능섬유 유형
| 케이블 번호 | 멀티 모드(PC/플랫 연마) | 매개변수 | ||
| 표준 | 저손실 | 최대 삽입 손실 | 저손실 | 최대 삽입 손실 |
| <0.70 | <0.35db | <0.70dB | <0.35dB | 반사 손실 |
| >60dB | 없음 | 내구성 | ||
| 500회 결합 | 작동 온도 | |||
| -40C ~ 80C | 테스트 파장 | |||
| 1310nm | 850nm | 5. | ||
제품 목록부트
| 커넥터 | 0.9mm | 케이블 번호 | 페룰 | 커넥터 | 0.9mm |
|
2.0mm 3.0mm LC |
FC SC ST MU D4 MTRJ MPO DIN 9/125um SM
|
50/125um MM 62.5/125um MM OM3 OM4 단일 |
이중 다중 섬유 리본 PC |
APC UPC 1M |
2M 3M4M 5M ......... 맞춤형 품질 보증: |
소스 보증. 장기 공급업체는 원자재 품질을 안정적으로 유지합니다. 모든 제품은 ROHS 인증을 받았으며 수출 품질 수준 요구 사항을 충족합니다.(2)
품질 테스트. 1；원자재는 IQC 검사를 통과한 후에만 생산 라인 생산에 투입됩니다.,2；IPQC
생산이 품질 요구 사항을 충족하는지 확인하기 위해 생산 라인을 검사합니다.3；OQC는 제품 성능을 테스트하고 포장을 검사하여 각 제품이 고객의 품질 요구 사항을 충족하는지 확인합니다.
(3)
광학 테스트.당사 제품은 IEC 및 ITU 표준을 준수합니다. (4) 제품 완료 후 품질 보증 부서에서 최소 30%의 현장 테스트를 실시합니다.

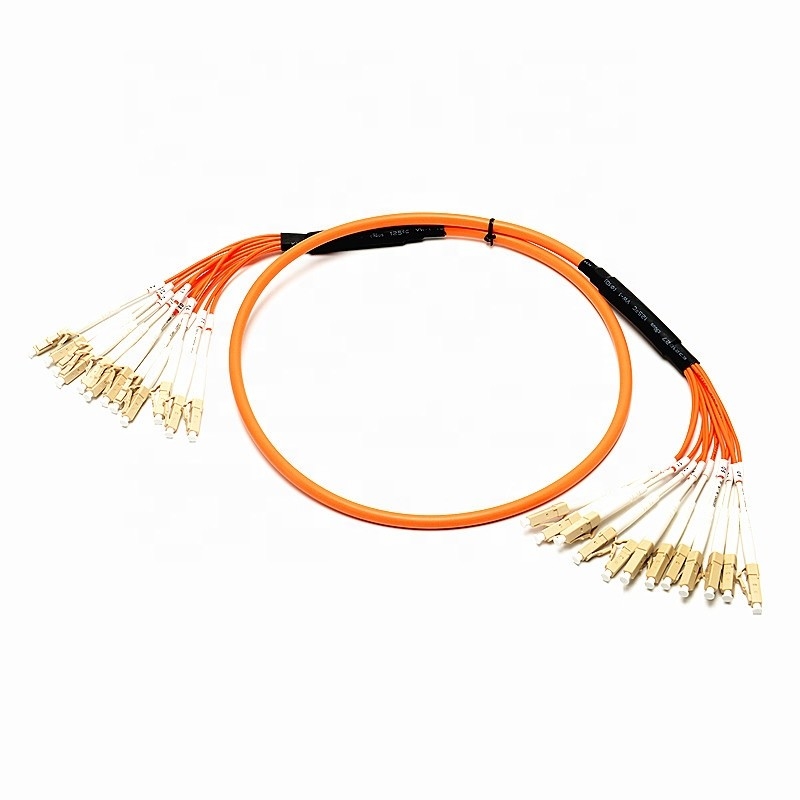

제품 사진:
공장 사진:
-
