제품 상세 정보:
결제 및 배송 조건:
|
| Product name: | Fiber patch cord | Cable color: | Yellow |
|---|---|---|---|
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/APC | Model: | Single Model |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1 |
| 강조하다: | LSZH lc to sc 섬유 패치 케이블,9/125um LC to SC 광섬유 패치 케이블,3m 듀플렉스 LC to SC 광섬유 패치 케이블 |
||

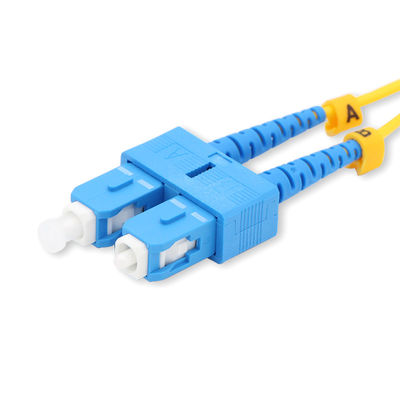

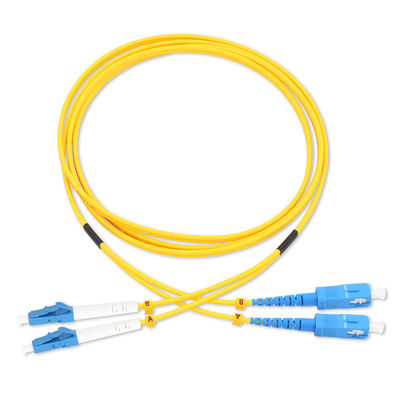

3m 9/125um Duplex PVC LSZH Lc To Sc 광섬유 패치 케이블
1. 설명
LC SC SM 듀플렉스 광섬유 패치 코드는 광섬유 케이블로, 양쪽 끝에 커넥터가 있어 CATV, 광 스위치, 또는 다른 통신 장비에 빠르고 편리하게 연결할 수 있습니다. 두꺼운 보호층을 가지고 있어 광 송신기, 수신기 및 단자함 연결에 사용됩니다. 이는 "상호 연결 스타일 케이블링"으로 알려져 있습니다.
2. 특징
1). 낮은 삽입 손실
2). 높은 반사 손실
3). 좋은 반복성
4). 좋은 상호 교환성
5). 우수한 환경 적응성
3. 응용
1). 통신실
2). FTTH (Fiber to The Home)
3). LAN (Local Area Network)
4). FOS (광섬유 센서)
5). 광섬유 통신 시스템
6). 광섬유 연결 및 전송 장비
7). 방위 전투 준비태세
4. 사양
| 유형 | 표준, 마스터 |
| 스타일 | LC,SC,ST,FC.MU,DIN,D4,MPO, SC/APC,FC/APC,LC/APC.MU/APC |
| 섬유 |
단일 모드/다중 모드 50/125, 62.5/125 (다중 모드) OM2&OM1 50/125, 10G (다중 모드) OM3 |
| 케이블 |
단일, 듀플렉스 Φ3.0mm, Φ2.0mm, Φ0.9mm PVC 또는 LSZH |
| 연마 방식 | UPC,SPC,APC (8°& 6°) |
| 삽입 손실 |
≤ 0.1dB (단일 모드 마스터용) ≤ 0.25dB (단일 모드 표준용) ≤ 0.25dB (다중 모드용) JDS RM 3750으로 테스트 |
|
반사 손실 (단일 모드) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) JDS RM3750으로 테스트 |
| 반복성 | ±0.1dB |
| 작동 온도 | -400C ~ 850C |
|
기하학적 요구 사항 ( 단일 모드) |
페룰 단면 반경 7mm ≤ R ≤ 12mm (APC용) 10mm ≤ R ≤ 25mm (표준용) 정점 오프셋 ≤ 30 μm (마스터용) 정점 오프셋 ≤ 50 μm (표준용) 언더컷 -50nm ≤ U ≤ 50nm DORC ZX-1으로 테스트 |
5. 제품 목록
| 부트 | 커넥터 | 섬유 유형 | 케이블 번호 | 페룰 | 커넥터 |
|
0.9mm 2.0mm 3.0mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
단일 듀플렉스 다중 섬유 리본 |
PC APC UPC |
1M 2M 3M4M 5M ......... 맞춤형 |
(1) 소스 보증. 장기 공급업체는 원자재 품질을 안정적으로 유지합니다. 모든 제품은 ROHS 인증을 받았으며 수출 품질 수준 요구 사항을 충족합니다.
(2) 품질 테스트. 1；원자재는 IQC 검사를 통과한 후에만 생산 라인 생산에 투입됩니다.,
2；IPQC 생산이 품질 요구 사항을 충족하는지 확인하기 위해 생산 라인을 검사합니다.
3；OQC는 각 제품이 고객의 품질 요구 사항을 충족하는지 확인하기 위해 제품 성능을 테스트하고 포장을 검사합니다.
(3) 광학 테스트. 당사 제품은 IEC 및 ITU 표준을 준수합니다.
(4) 제품 완료 후 품질 보증 부서에서 최소 30%의 무작위 테스트를 실시합니다.
제품 사진:
