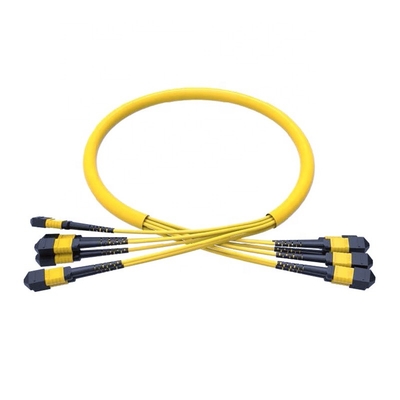

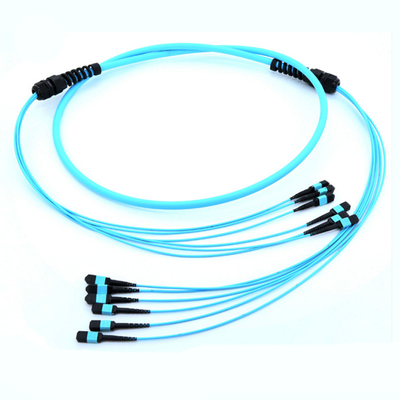

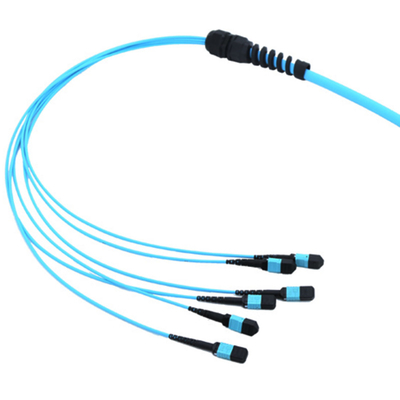

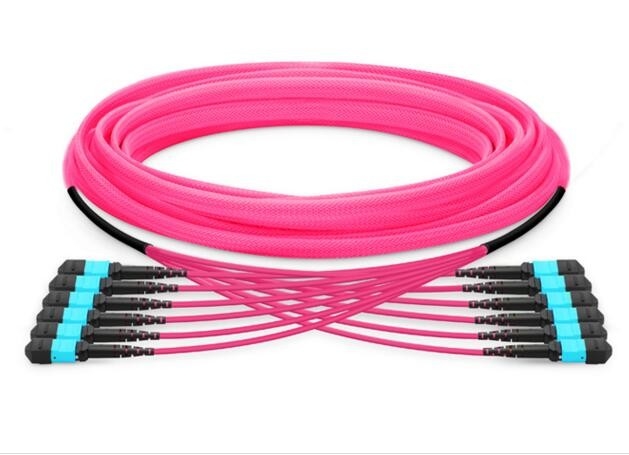

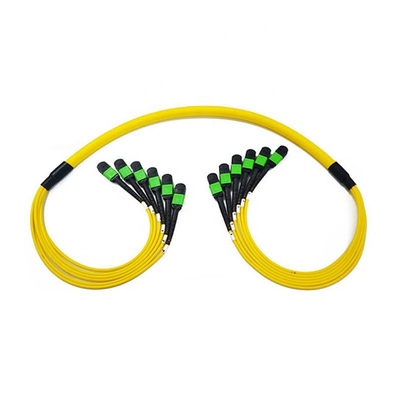

OM3 72 광선 변모드 SM MM MPO MTP 케이블

기본 속성
원산지: Shenzhen China
브랜드 이름: US CONEC / SENKO / Customized
인증: ISO9001:2015, ISO140001:2015, ROSH
모델 번호: 72F MPO-MPO
부동산 거래
최소 주문 수량: 10pcs
지불 조건: T/T, Western Union
공급 능력: 50K/Month
태그

광섬유 카세트

광섬유 접속 코드

SM MM MPO MTP 케이블
명세서
Polarity: A/B/C Loss data: Elite loss/Standard loss
Connector type: Female /Male Cable color: Yellow /Aqua / Wathet Blue /Purple /Violet
Fiber qty: 24 /48 / 72 Fiber Cable Material: LSZH / OFNP / PVC
Cable shape: Round / Ribbon Fiber type: Singlemode / Mutilmode
High Light:

SM MM MPO MTP 케이블

,

OM3 72 광선 MTP 케이블

,

OM3 72 섬유 MPO 케이블
제품 설명

OM3 72 파이버 멀티모드 SM MM MPO MTP 케이블



72파이버 6 MPO to 6 MPO 트럭 케이블 싱글모드 멀티모드 SM MM MTP 패치 코드



MTP/MPO 케이블은 MTP/MPO 커넥터와 광섬유 케이블로 구성되며, LC와 같은 다른 커넥터도 일부 MTP/MPO 케이블에서 찾을 수 있습니다. 사용되는 광섬유 케이블은 일반적으로 레이저 최적화된 멀티모드 광섬유인 OM3 및 OM4입니다.

특징

  • 백본 설치
  • 배송 전 100% 테스트 완료
  • MTP 및 MPO 사용 가능
  • 12/24 코어 파이버 커넥터 사용
  • 트렁크 케이블 수는 일반적으로 12 / 24 / 36 / 48 / 72 / 96 / 144-파이버
  • 3.0/3.6 mm 원형 케이블 또는 맞춤형
  • SM/OM1/OM2/OM3/OM4 또는 맞춤형
  • LSZH, OFNR, OFNP 사용 가능



MPO 커넥터는 다음 그림과 같이 암컷 버전(핀 없음) 또는 수컷 버전(핀 포함)으로 제공됩니다. 핀은 커넥터 전면의 정확한 정렬을 보장하며, 섬유의 단면이 오프셋되지 않도록 합니다.

OM3 72 광선 변모드 SM MM MPO MTP 케이블 0

상단 측면의 노즈와 가이드 홈(키)은 다른 두 가지 명확하게 보이는 특징으로, 어댑터가 커넥터를 서로 정렬된 올바른 끝으로 고정하도록 합니다. 키의 배치에 따라 두 가지 유형의 MPO 어댑터를 사용할 수 있습니다. 하나는 “키 업에서 키 다운”입니다. 즉, 한쪽은 키가 위로, 다른 쪽은 아래로 되어 있습니다. 두 커넥터는 서로 180° 회전하여 연결됩니다. 다른 하나는 “키 업에서 키 업”입니다. 즉, 두 키가 모두 위로 되어 있습니다. 두 커넥터는 서로 같은 위치에서 연결됩니다.



연결 규칙

  • MPO 연결을 만들 때 항상 하나의 수 커넥터와 하나의 암 커넥터, 그리고 하나의 MPO 어댑터를 사용하십시오(다음 그림 참조).
  • OM3 72 광선 변모드 SM MM MPO MTP 케이블 1
  • 암컷을 암컷에, 수컷을 수컷에 연결하지 마십시오. 위에서 언급했듯이 수컷과 암컷으로 연결해야 합니다. 암컷-암컷 연결의 경우, 가이드 핀이 없기 때문에 두 커넥터의 섬유 코어가 정확히 같은 높이에 있지 않습니다. 이는 성능 저하로 이어집니다. 수컷-수컷 연결은 훨씬 더 심각한 결과를 초래합니다. 가이드 핀이 가이드 핀에 부딪혀 접촉이 이루어지지 않습니다. 이는 또한 커넥터를 손상시킬 수 있습니다.
  • MPO 커넥터를 분해하지 마십시오. 핀은 MPO 커넥터에서 분리하기 어렵고, 그 과정에서 섬유가 끊어질 수 있습니다. 또한, 커넥터 하우징을 열면 보증이 무효화됩니다.



MTP/MPO 케이블

MTP/MPO 케이블은 설치 시간 단축, 테스트 및 보장된 품질, 더 높은 신뢰성의 장점을 가지고 있습니다. 여러 가지 종류가 있습니다.


트렁크 케이블

트렁크 케이블은 MTP/MPO 모듈을 서로 연결하는 영구적인 링크 역할을 합니다. 12, 24, 48 및 72개의 섬유로 제공됩니다. 고객의 선택에 따라 12-섬유 또는 24-섬유 MTP/MPO 커넥터로 종단됩니다. 이러한 트렁크 케이블(예: 12 섬유 MPO 트렁크 케이블)은 구조화된 케이블 시스템을 설치하여 간단하고 비용 효율적인 40G 네트워킹을 만드는 데 도움이 될 수 있습니다. MTP/MPO 트렁크 케이블은 계획에 더 많은 주의가 필요하지만 더 높은 품질, 최소한의 왜곡, 짧은 설치 시간, 더 나은 보호, 더 작은 케이블 부피 및 더 낮은 총 비용과 같은 여러 가지 장점이 있습니다.



사양:



모델
SM
MM
커넥터 섬유 수
8/12/24 코어
폴리쉬
PC/APC
하우징 색상
표준(녹색) 엘리트(노란색)
표준(녹색)


표준(베이지색) 엘리트(아쿠아)
삽입 손실 표준 유형
0.7dB 미만
0.5dB 미만
삽입 손실 엘리트 유형
0.35dB 미만
0.3dB 미만
반사 손실(dB)
PC>50dB/APC>60dB
>30dB
내구성(500회 결합)
0.2dB 미만

테스트 파장
1310/1550nm
850/1300nm



OM3 72 광선 변모드 SM MM MPO MTP 케이블 2
