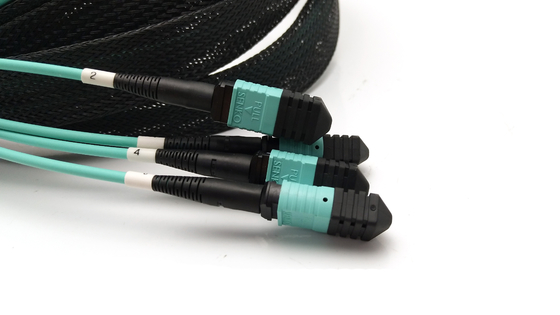

100G 72 심 OM3 MTP 패치 코드 아쿠아 케이블
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| Connector type: | Female /Male | Cable color: | Aqua / Wathet Blue |
| Fiber qty: | 24 /48 / 72 Fiber | Cable Material: | LSZH / OFNP / PVC |
| Cable shape: | Round / Ribbon | Fiber type: | OM3 OM4 |
| High Light: | MTP 패치 코드 아쿠아 케이블,OM3 MTP 패치 코드,OM3 MTP 아쿠아 케이블 |
||
100G 72 섬유 OM3 MTP 패치 코드 아쿠 케이블
48섬유 4MPO에서 4MPO 트럭 케이블 Mutilmode OM3 MTP 패치 코드 아쿠 케이블
MPO/MTP 섬유 케이블은 양쪽 끝에서 MPO/MTP 커넥터로 종료된다.
특징:
IL & RL에서 높은 성능
4,8,12 및 24 섬유 연결 장치 종착 및 조립 장치
저손실 및 표준손실 SM 및 MM 애플리케이션을 위해 설계
섬유의 대량 제거를 위한 경제적인 해결책
MPO/MTP용 용품
험한 둥근 케이블, 타원형 케이블 및 맨 리본 옵션
섬유 유형, 롤러 타입 및/또는 커넥터 등급을 구분할 수 있는 색상 코딩 하우징
응용 프로그램:
MPO/MTP는 가장 높은광섬유 전 연결 시스템의 밀도, 일반적으로 세 가지 분야에서 사용됩니다.
· 고밀도 환경의 데이터 센터 애플리케이션
· 건물의 광섬유
· 스플리터와 같은 섬유 장비의 내부 커넥터 응용,
·40G / 100G SFP 및 SFP
스펙트럼
| 커넥터 타입 | 12섬유 또는 24섬유 MPO/MTP (기둥이 없는) |
| 폴란드어 | PC (MM); APC (SM) |
| 하우스 색상 | MM (백색), MM 엘리트 (아쿠아), SM (녹색), SM 엘리트 (노란색) |
| 삽입 손실, 전형 (MTP/MPO) | ≤ 0.10 dB |
| 삽입 손실, 최대 (MTP/MPO) | ≤ 0.3 dB |
| 수익 손실 (MTP/MPO SM) | PC> 55dB; APC> 60dB |
| 내구성 (500 번 짝짓기) | < 0.2dB |
| 섬유 케이블 성능 | |
| 섬유 종류 | OS2, OM1, OM2, OM3, OM4 OM5 |
| 섬유수 | 12,24,48,72,96,144 코어 |
| 섬유 약화 dB (OS2) | ≤0.38 Max ≤0.34Typ ((1310nm) ≤0.25 Max ≤0.19Typ ((1550nm) |
| 섬유 약화 dB (OM1) | ≤3.5 Max ≤2.7Typ ((850nm) ≤1.5Max ≤1.2Typ ((1300nm) |
| 섬유 약화 dB (OM2) | ≤3.5 Max ≤2.7Typ ((850nm) ≤1.5Max ≤0.9Typ ((1300nm) |
| 섬유 약화 dB (OM3) | ≤3.5 Max ≤2.7Typ ((850nm) ≤1.5Max ≤0.9Typ ((1300nm) |
| 섬유 약화 dB (OM4) | ≤3.5 Max ≤2.7Typ ((850nm) ≤1.5Max ≤0.9Typ ((1300nm) |
| 분. 대역폭: 과부족 발사 [Mhz-km] | OM1≥200 (~850nm) ≥500 ((1300nm) OM2≥500 ((850nm) ≥500 ((1300nm) OM3≥1500 (~850nm)≥500 ((1300nm) OM4≥3500 (~850nm) ≥500 ((1300nm) |
| 최소 대역폭:레이저 효과적 모달 대역폭 [Mhz-km] | |
| OM3≥2000 ((850nm) OM4≥4700 ((850nm) | |
| 외부 지름 | 12섬유:3.0 또는 5.5mm; 24섬유:30.0mm 또는 5.5mm |
| 외장 색상 | OS2 ((노랑),OM2 ((오렌지),OM3 ((아쿠아),OM4 (( 보라색 또는 아쿠아) |
| 외장재료 | LSZH,OFNP,OFNR |
| 당기력 | > 500N |
| 작동 온도 | -40 ~ +85°C |
관련 표준:
IEC 표준 61754-7 및 JIS C5982을 충족합니다.
TIA-568-C에 따른 구조화 케이블
병렬 광학
- 광학 인터넷 네트워크 포럼 (OIF) 준수
- 인피밴드 컴플라이언트
인피밴드
- 10G 섬유 채널 컴플라이언트
- 40G와 100G IEEE 802.3
- QSFP
극성 선택:
-
