0.5M 멀티모드 OM1 OM2 OM4 MPO LC DX 팬아웃 케이블
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| Connector type: | Female / Male | Cable color: | Orange / Violet / Purple |
| Cable Material: | LSZH / OFNP / PVC | Fiber type: | OM1 / OM2 / OM4 |
| Connector Type: | LC / FC/ SC | Breakout lengthe: | 0.5M / 1M /1.5M / Customized |
| High Light: | LC DX 팬아웃 케이블,MPO 팬아웃 케이블,OM2 OM4 팬아웃 케이블 |
||
0.5M 멀티모드 OM1 OM2 OM4 MPO LC DX 팬아웃 케이블
멀티모드 OM1 OM2 OM4 MPO 브레이크아웃 패치 코드 12 코어 MPO to 6 LC-DX 팬아웃 케이블
설명:
4코어/8코어/12코어/24코어 브레이크아웃 팬아웃 패치 코드, MPO/MTP-SC OM1/OM2/OM3. 키 업, 키 다운 유형. 짧은 길이(<=35cm) 모듈 박스 내부 사용.
당사는 MTP 및 MPO 광섬유 케이블을 공급합니다. 이들은 암-암 또는 수-수 및 수-암 구성으로 제공됩니다. 수컷 버전에는 MTP 핀이 있습니다. 이들은 12 섬유 MTP 커넥터, 24 섬유 MTP 커넥터, 48 섬유 MTP 커넥터 변형으로 만들 수 있습니다. 많은 추가 옵션과 조합을 사용할 수 있습니다. 모든 다중 광섬유 케이블은 맞춤형입니다.
특징:
MTP/MPO 표준 준수 다중 섬유 커넥터
LC (SFF 데이터 센터 표준), SC 개별 인터페이스
OS1/2, OM3, OM4 섬유 등급 (OM1 및 OM2 사용 가능)
12 및 24 섬유 버전 - 12 LC (듀플렉스) / SC (심플렉스) 광학 부품
극성 A (표준), B 또는 C
공장 종단 및 테스트
고성능 지르코니아 슬리브 어댑터
응용 분야:
고밀도 환경의 데이터 센터 응용 프로그램
건물로의 광섬유
광섬유 장비의 내부 커넥터 응용 프로그램.
사양:
| 유형/성능 | 단일 모드(APC/UPC 연마) | 멀티 모드(PC / 플랫 연마) | ||
| 표준 | 엘리트 저손실 | 표준 | 엘리트 저손실 | |
| 최대 삽입 손실 | ≤ 0.6dB | ≤ 0.35dB | ≤ 0.5dB | ≤ 0.35dB |
| 반사 손실 | ≥60 dB | ≥20 dB | ||
| 작동 온도 | -20°C ~ +70°C | |||
| 테스트 파장 | 1310nm | 850nm | ||
주문 정보:
| 모드 범위 | 단일 모드 또는 멀티 모드 |
| 케이블 유형 | 심플렉스, 듀플렉스 Ziocord. 또는 멀티 코어 |
| 커넥터 스타일 | SC, FC, ST, LC, MTRJ, E2000, MU, MPO /MTP.etc |
| 연마 또는 페룰 인터페이스 유형 | PC, UPC, APC |
| 케이블 직경 | 0.9mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 3.0mm |
| 외피 | PVC /LSZH/OFNP |
| 자켓 색상 | SM 옐로우 | OM1, OM2 오렌지 | OM3 아쿠아 | OM4 아쿠아 또는 바이올렛 | OM5 레몬 그린 |
| 내구성 | 500 사이클(0.2dB 최대 증가). 1000번의 결합/분리 사이클 |
| 작동 온도 | -25℃ ~ +70℃ |
| 보관 온도 | -40℃ ~ +85℃ |

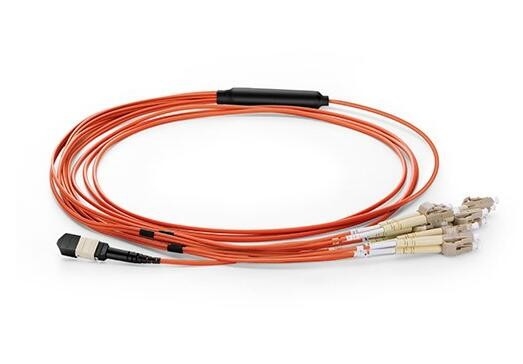

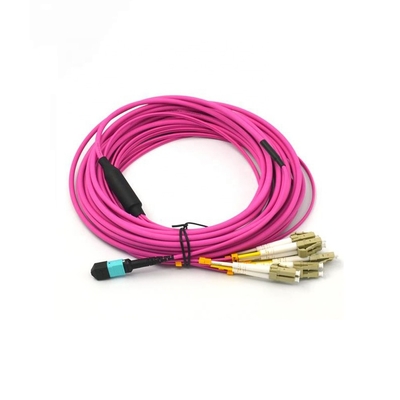

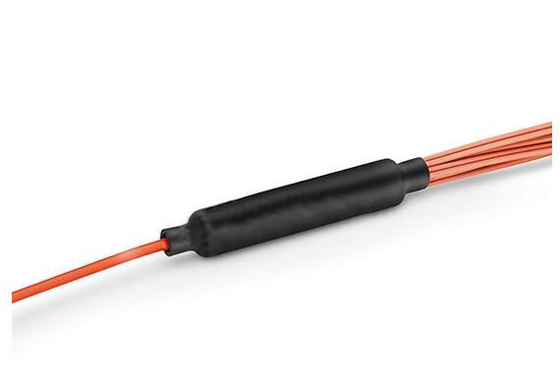

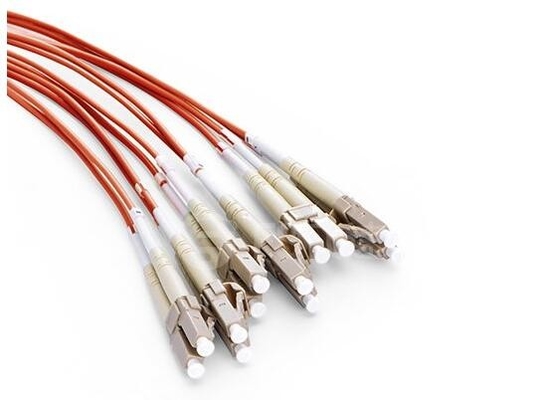

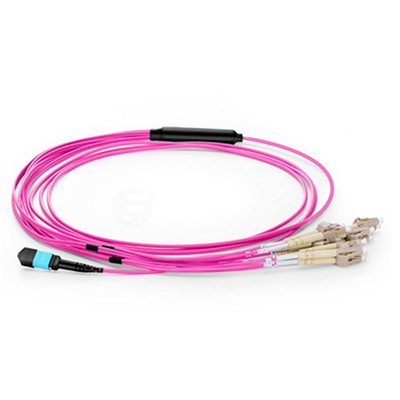

도면 및 제품 사진:
-
