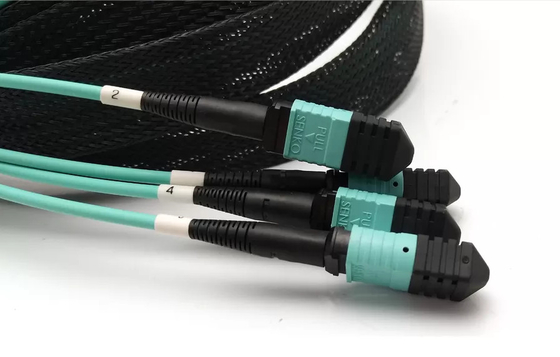

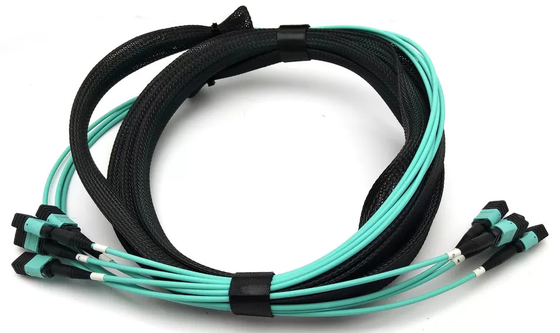

100G 72 섬유 OM3 MTP 패치 코드 연한 녹청색 케이블 여성 / 숫 형
| Polarity: | A/B/C | Connector Type: | 여성 /Male |
| Cable Color: | 연한 녹청색 / 와트릿 청색 | Cable Material: | LSZH / OFNP / PVC |
| Cable Shape: | 라운드 / 리본 | Fiber Type: | OM3 OM4 |
| High Light: | 100G 연한 녹청색 섬유 패치 케이블,72 섬유 연한 녹청색 케이블,OM3 연한 녹청색 케이블 |
||
100G 72 섬유 OM3 MTP 패치 코드 연한 녹청색 케이블
4 MPO 트럭 케이블 무틸모드 OM3 MTP 패치 코드 연한 녹청색 케이블에 대한 48Fiber 4 MPO
MPO / MTP 섬유 케이블 국회는 양단말에 MPO / MTP 연결기로 종결됩니다.
특징 :
IL & RL의 고성능
4,8,12와 24 파이버 컨넥터 종결과 집회
저손실과 기준 손실 SM과 MM 적용을 위해 설계됩니다
섬유의 대중 종결 동안 경제적인 솔루션
MPO / MTP 애플리케이션에 적합합니다
이용 가능한 울퉁불퉁한 원형 케이블, 타원형케이블과 벌거벗은 리본 옵션
섬유형, 폴리쉬 타입과 / 또는 연결기 등급을 구별할 수 있는 컬러 코드화된 주택
애플리케이션 :
MPO / MTP는 광섬유의 고밀도가 일반적으로 있는 시스템을 미리 연결한다는 것 이고 3곳 지역에 사용합니다.
· 데이터는 고밀도 환경과 응용을 집중합니다
· 건물에 대한 광섬유
· 분배기와 같은 섬유 장비에서 내부 커넥터 응용,
· 40G / 100G SFP와 SFP
상술 :
| 접속구의 형태 | 12-섬유 또는 (무핀) 24Fiber MPO / MTP |
| 니스 | PC(MM) ; APC(SM) |
| 주택 컬러 | MM (베이지), MM 정예 (연한 녹청색), SM (녹색), SM 정예 (노랑) |
| 삽입 손실, 전형적 (MTP/MPO) | ≤ 0.10 dB |
| 삽입 손실, 최대. (MTP/MPO) | ≤ 0.3 dB |
| 반사 특성 (MTP / MPO SM) | PC >55dB ; APC> 60dB |
| 내구성 (500) | < 0=""> |
| 섬유 케이블 성능 | |
| 섬유형 | OS2, OM1, OM2, OM3, OM4 OM5 |
| 섬유 번수 | 12,24,48,72,96,144 핵심 |
| 화이버 감쇠 dB (OS2) | ≤0.38 맥스 ≤0.34Typ(1310nm) ≤0.25 맥스 ≤0.19Typ(1550nm) |
| 화이버 감쇠 dB (OM1) | ≤3.5 맥스 ≤2.7Typ(850nm) ≤1.5Max ≤1.2Typ(1300nm) |
| 화이버 감쇠 dB (OM2) | ≤3.5 맥스 ≤2.7Typ(850nm) ≤1.5Max ≤0.9Typ(1300nm) |
| 화이버 감쇠 dB (OM3) | ≤3.5 맥스 ≤2.7Typ(850nm) ≤1.5Max ≤0.9Typ(1300nm) |
| 화이버 감쇠 dB (OM4) | ≤3.5 맥스 ≤2.7Typ(850nm) ≤1.5Max ≤0.9Typ(1300nm) |
| Min.Bandwidth :과충전된 Launch[Mhz-km] | OM1≥200(850nm) ≥500(1300nm) OM2≥500(850nm) ≥500(1300nm) OM3≥1500(850nm)≥500(1300nm)OM4≥3500(850nm) ≥500(1300nm) |
| Min.Bandwidth :레이저 효과적 형식적 대역폭 [마하즈 킬로미터] | |
| OM3 ≥2000(850nm) OM4 ≥4700(850nm) | |
| 외경 | 12개 섬유 :3.0 또는 5.5 밀리미터 ; 24개 섬유 :3.0 또는 5.5 밀리미터 |
| 외부 자켓 컬러 | (자주빛이거나 연한 녹청색인) OS2 (노란 ),OM2 (오렌지 ),OM3 (물 ),OM4 |
| 외부 자켓 재료 | LSZH, OFNP, OFNR |
| 인장 강도 | >500N |
| 작동 온도 | -40 ~ +85' Ｃ |
연합하는 표준 :
IEC 표준 61754-7& JIS C5982를 만납니다
TIA-568-C 당 통합 배선
평행한 광학
- 순응한 광학 네트워크간 접속 포럼 (OIF)
- 순응한 인피니밴드
인피니밴드
- 10G 파이버 채널 컴플라이언트
- 40G와 100G IEEE 802.3
- QSFP
극성 선택 :
-
