제품 상세 정보:
결제 및 배송 조건:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 24 / 36 / 42 / 48 / 60 / 72 / 96 /144 | Jacket Color: | Black/Customized |

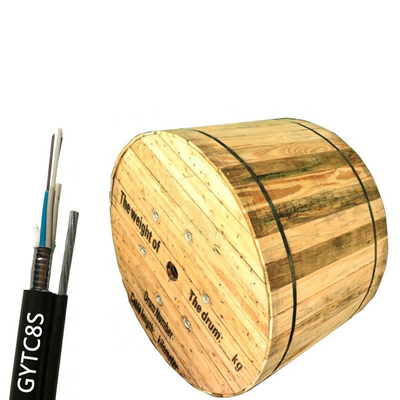

| Cable diameter: | 7.0x14mm±0.5 mm for 144core | Package: | Wooden reel ,1KM/reel |
| 인증: | ISO9001/CE/ROHS | Application: | Outdoor,Aerial |
| 강조하다: | GYTC8S 광섬유 케이블,GYTC8S 광섬유,GYTC8S 광섬유 케이블 |
||
36 심선 방수 PE 자켓 GYTC8S 광섬유 케이블

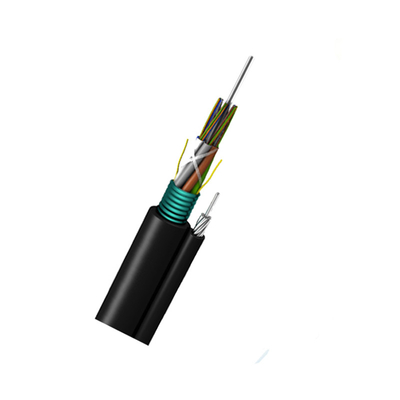

강철 테이프가 있는 8자형 케이블 GYTC8S 자가 지지 케이블 방수 광섬유 케이블
설명

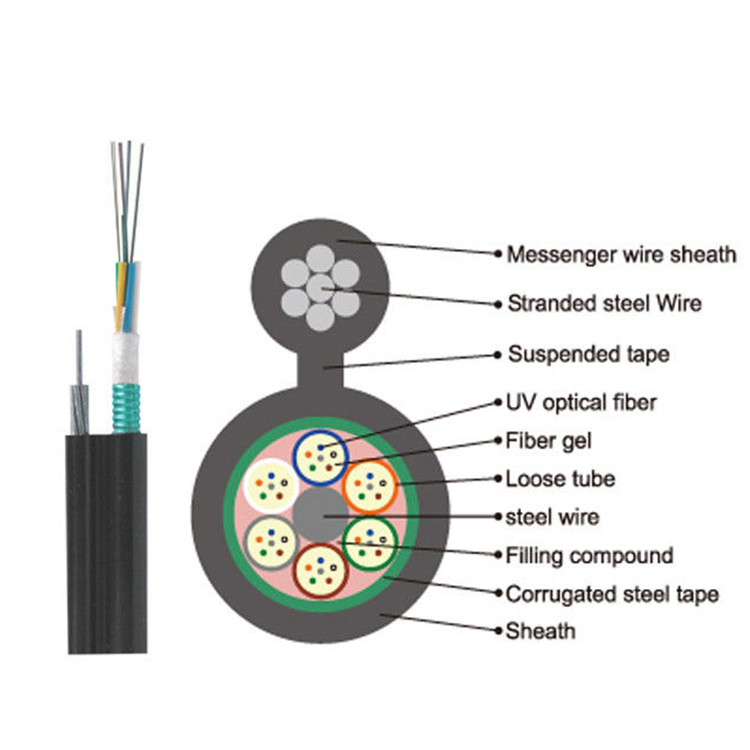

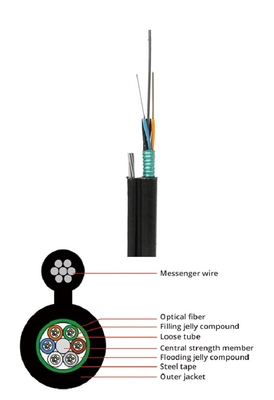

GYTC8S 광섬유 케이블은 전형적인 자가 지지형 옥외 광섬유 케이블입니다. 금속 인장 부재는 지지부로 가닥 와이어로 구성되며, 8자형 구조를 위해 폴리에틸렌(PE) 피복으로 완성됩니다. 골판지 강철 테이프 장갑 및 PE 외부 피복은 압착 저항 및 총격 저항 기능을 제공합니다. 강철 와이어 인장 부재는 중앙 강도로 인장 강도를 향상시키며, 느슨한 튜브와 방수 시스템으로 둘러싸여 있습니다. 공중 설치에 적합하며 장거리 및 LAN 통신 시스템에 사용됩니다.
특징
1, 작은 케이블 직경, 단면은 8자형
2, 자가 지지형 가닥 와이어, 설치 용이
3, 낮은 분산 및 감쇠
4, 우수한 기계적 및 환경적 성능
5, 방수 능력을 향상시키는 방수 시스템
6, 강철 와이어 인장 부재는 인장 강도를 보장
7, 골판지 강철 테이프 장갑 및 PE 외부 피복은 압착 저항을 향상시킵니다.
8, 옥외 공중 적용
9, 장거리 통신에 사용 LAN 통신, 가입자 네트워크 시스템, 정션 통신 시스템, CATV 및 컴퓨터 네트워크 시스템에 사용
응용 분야
덕트/공중 사용 가능
치수 특성
| 지정 | 최대 수 | 강철 와이어/스탠드 | 가닥 | 공칭 케이블 | 공칭 케이블 |
| 튜브당 섬유 수 | 직경(mm) | 단위 | 직경(mm) | 무게(kg/km) | |
| GYTC8S 광섬유 케이블 2-36 | 6 | 2.3 | 6 | 11.6X25.5 | 270 |
| GYTC8S 광섬유 케이블 38-72 | 12 | 2.3 | 6 | 13.2X28.5 | 310 |
기술 매개변수
| 케이블 수 | 외부 피복 직경 |
무게 |
최소 허용 인장 강도 |
최소 허용 압착 하중 |
최소 굽힘 반경 |
보관 온도 |
|||
| (MM) | (KG) | 단기 | 장기 | 단기 | 장기 | 단기 | 장기 | (°C) | |
| 6 | 3.0×9.8 | 54.00 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40+60 |
| 12 | 3.0×9.8 | 54.00 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40+60 |
| 24 | 7.0×14.5 | 210.0 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40+60 |
| 36 | 7.0×14.5 | 210.0 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40+60 |
| 42 | 7.0×14.5 | 210.0 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40+60 |
| 48 | 7.0×15.5 | 210.0 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40+60 |
| 72 | 7.0×15.5 | 245.0 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40+60 |
| 144 | 7.0×15.5 | 285.0 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40+60 |
