ADSS 광섬유 케이블
기본 속성
원산지:
Shenzhen,China
브랜드 이름:
Corning /CY COM
인증:
ISO9001:2015,ISO14001:2015 SGS,ROSH
모델 번호:
ADSS
부동산 거래
최소 주문 수량:
1000M
지불 조건:
T/T, Western Union
공급 능력:
200KM Per week
명세서
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

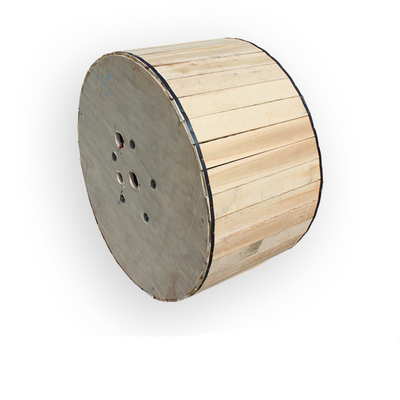

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | Certification: | ISO9001/CE/ROHS |
| High Light: | ADSS 광섬유 케이블,ADSS 광섬유 케이블,ADSS 광섬유 케이블 |
||
제품 설명

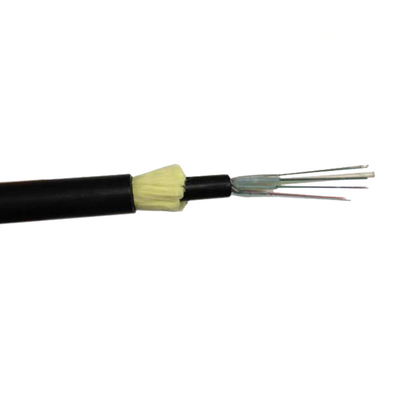

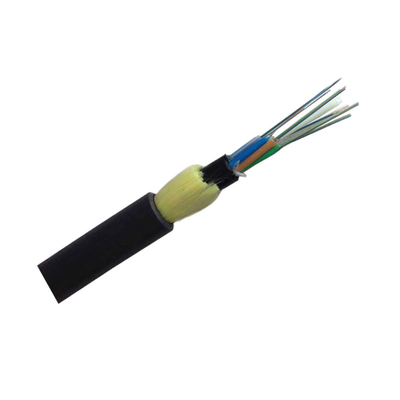

비금속 중앙 루즈 튜브 야외 케이블 ADSS 광섬유 케이블 LSZH 자켓 SM G652D
설명:
모든 유전체 자기 지지 광섬유 케이블 ADSS는 루즈 튜브 연선입니다. 200um 또는 250um 베어 파이버는 고탄성 플라스틱으로 만들어진 루즈 튜브에 배치됩니다. 튜브는 방수 충전재로 채워져 있습니다. 튜브(및 필러)는 비금속 중앙으로 FRP(섬유 강화 플라스틱) 주위에 연선됩니다. 강도 부재를 조밀하고 원형 케이블 코어로 만듭니다.
케이블 코어가 충전재로 채워진 후. 그것은 얇은 PE(폴리에틸렌) 내부 시스로 덮여 있습니다. 연선 아라미드 얀 층이 내부 위에 적용된 후 강도 부재로서 시스는 PE 또는 AT(추적 방지) 외부 시스로 완성됩니다.
특징:
1. 비금속 구조는 우수한 절연성, 우수한 내뢰성을 제공합니다.
2. 적절한 설계, 섬유 과잉 길이에 대한 정밀 제어 및 뚜렷한 연선 공정은 케이블을 렌더링합니다.
우수한 기계적 및 환경적 특성.
3. 전자파 방지 능력.
4. 고강도 아라미드 얀을 인장 방지 구성 요소로 사용, 강하고 가볍고 작은 케이블 직경, 적합
다양한 기후 상황 및 설치 범위.
5. 특수 AT(추적 방지) 외부 시스 보호, 강력한 부식 방지 능력.
응용 프로그램:
1. 장거리 통신, 고전압 지역의 LAN 또는 통신 네트워크 접속;
2. 전력 전송 시스템, 많은 뇌우 지역 및 높은 전자기 간섭.
데이터시트:
| 외부 직경 mm 참조 | 참조. 무게 kg/km |
참조. 최대 작동 인장력 KN |
최대 허용 작동 인장력 KN |
파단 강도 KN |
강도 부재 CSA mm² | 탄성 계수 KN/mm² | 열팽창 계수×10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | -0.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | -0.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
특성:
1. 전원을 끄지 않고 설치 가능
2. 우수한 AT 성능. AT 시스의 작동 지점에서 최대 유도 값은 25KV에 도달할 수 있습니다.
3. 가볍고 작은 직경으로 얼음과 바람으로 인한 하중과 타워 및 백프로프의 하중을 줄입니다.
4. 긴 경간 길이와 최대 경간은 1000m 이상입니다.
5. 인장 강도 및 온도에 대한 우수한 성능
6. 설계 수명은 30년 이상입니다.

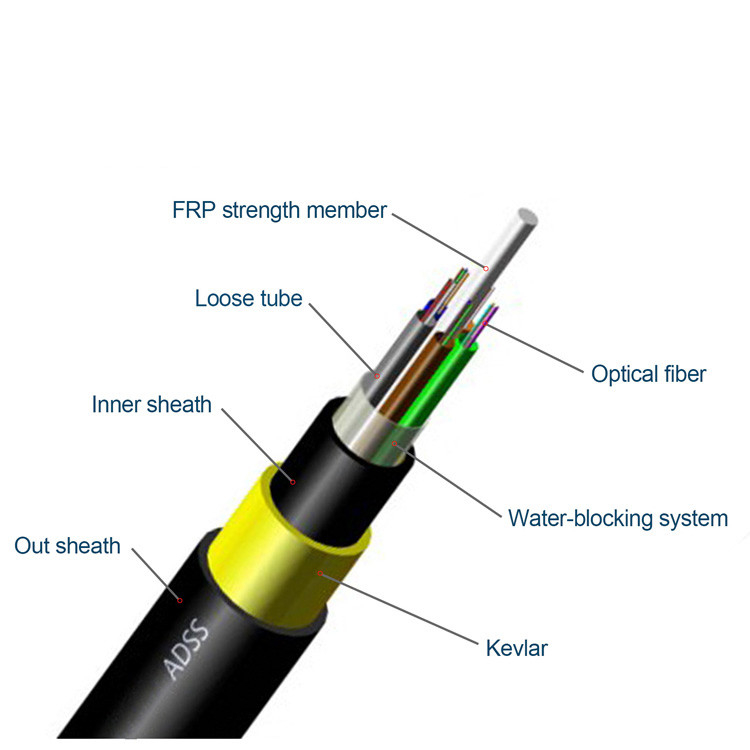

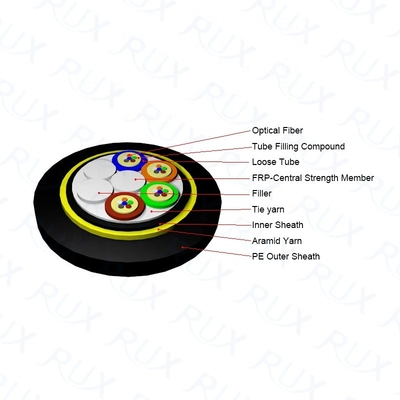

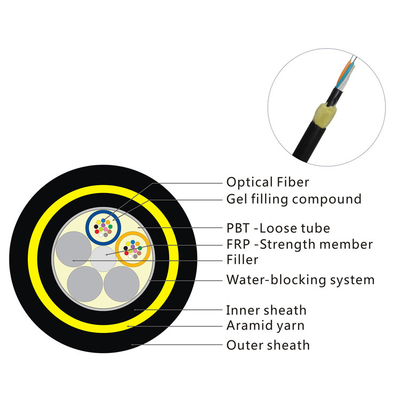

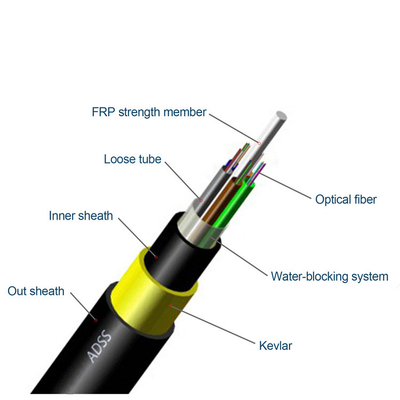

구조
ADSS는 루즈 튜브 연선입니다. 섬유는 고탄성 플라스틱으로 만들어진 루즈 튜브에 배치됩니다. 튜브는 방수 충전재로 채워져 있습니다.
튜브(및 필러)는 FRP 주위에 연선됩니다. (섬유 강화 플라스틱), 비금속 중앙 강도 부재로 조밀하고 원형 케이블 코어로 만듭니다. 케이블 코어가 충전재로 채워진 후, 얇은 폴리에틸렌(PE) 내부 시스로 덮여 있습니다. 두 층의 아라미드 얀이 강도 부재로 내부 시스 위에 두 방향으로 적용된 후, 케이블은 PE 또는 AT(추적 방지) 외부 시스로 완성됩니다.
