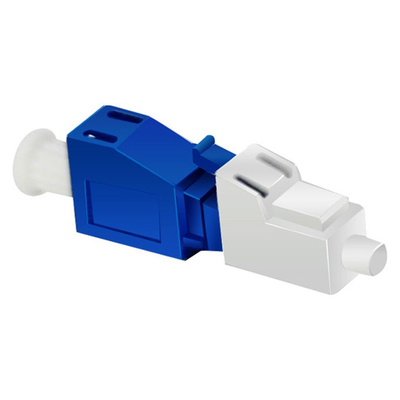

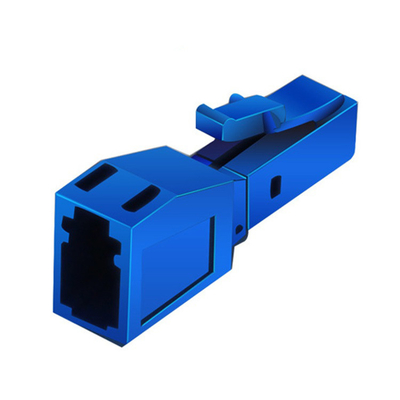

LC UPC 광섬유 완화기
| Product name: | LC fixed Attenuator | Fiber Mode: | Single mode, Multimode |
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Color: | Blue | Connector: | LC UPC |
| High Light: | LC UPC 광섬유 완화기,5dB 광섬유 완화기,5dB LC UPC 약화기 |
||

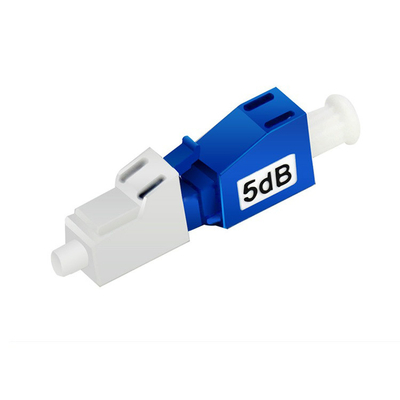

5db LC/UPC 단일 모드 고정 광섬유 약화기
제품 설명
광학 약소기는 광적 신호의 전력 수준을 낮추기 위해 사용되는 수동 장치입니다. It could be applied to debug optical power performance & optical instrument calibration correction & fiber signal attenuation to ensure the optical power in a stable and desired level in the link without any changes on its original transmission wave.
핀테레콤은 LC,FC,SC,ST 및 MU 고정 저압기를 1dB에서 30dB까지 다른 저압 수준으로 제공합니다.
특징:
-
고정 억제기 (Fixed Attenuator) FC, SC, ST, LC
-
여성에서 남성 (FC, SC, ST, LC)
-
직선 경감기 (융합 및 섬유 점퍼 타입)
-
높은 수익 손실 ((인 라인 및 높은 RL 유형)
-
정확하고 안정적인 저하 (변수형)
적용:
-
시험 장비
-
광섬유 CATV
-
광섬유 센서
-
광섬유 통신 시스템
스펙트럼
|
항목 |
매개 변수 |
|
모델 |
고정, 여성&남자, 직선, 변수 |
|
작동 파장 |
SM:1310/1550nm MM: 850/1300nm |
|
약화 범위 |
1~30dB |
|
수익 손실 |
PC:≥50dB UPC: ≥55dB APC: ≥60dB |
|
약화 용도 |
≤+/-0.5 ((1-10dB) 또는 ≤+/-1.0 ((11-30dB) |
|
최대 광 입력 전력 |
1000mW |
|
양극화 의존적 인 손실 |
≤0.1dB |
|
작업 온도 |
-40°C~+75°C |
|
저장 온도 |
-40°C ~ + 85°C |
|
습도 |
95%RH |
주문 정보:
단계 1: 연결 장치 유형: FC, SC, LC, ST
2단계: 페룰러 끝면: PC, UPC, APC
단계 3: 타입: 단일 모드, 멀티 모드
단계 4: 약화: 1-10dB ((1dB 단계), 15, 20, 25, 30dB
단계 5: 모드: 고정, 여성 및 남성, 직선, 변수
단계 6: 파장: 1310nm, 1550nm, 850nm, 1300nmc
제품 사진
공장 사진
-
