10Gb/S 1310nm 듀플렉스 LC 싱글 모드 SFP 광 수신기
| SMF links up: | 10km | Power Supply: | +3.3V |
| Power consumption: | <1.5W | Connector: | Duplex LC |
| Applications: | 10GBASE-LR/LW Ethernet | ||
| High Light: | 10GBASE LR LW SFP 광 수신기,10GBASE LR LW 트랜시버,10Gb/S 광 수신기 |
||

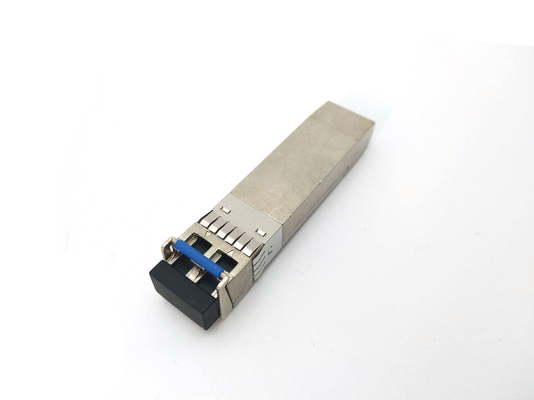

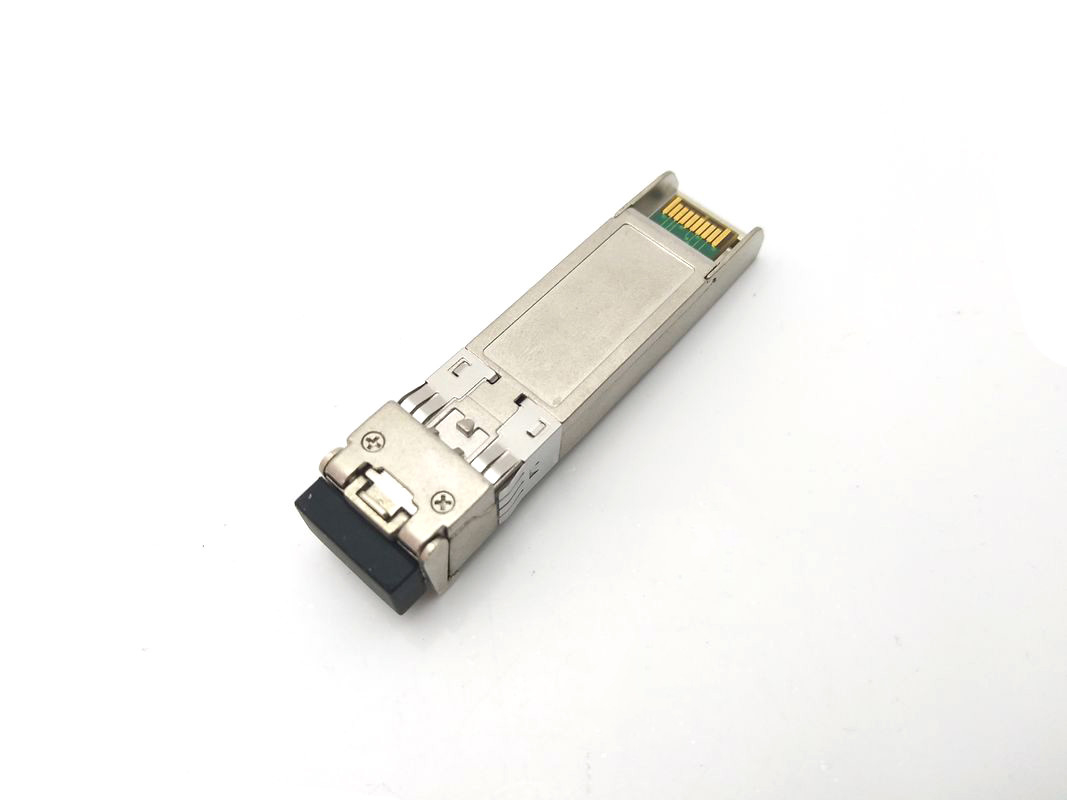

10Gb/S 1310nm 듀플렉스 LC 싱글 모드 SFP 광 트랜시버
10Gb/s 10km SFP+ 트랜시버 핫 플러그 가능, 듀플렉스 LC, +3.3V, 1310nm DFB-LD, 싱글 모드
특징:
- 9.95 ~ 11.3Gb/s 비트 전송률 지원
- 핫 플러그 가능
- 듀플렉스 LC 커넥터
- 1310nm DFB 송신기, PIN 광 검출기
- 최대 10km SMF 링크
- SFF 8472 디지털 진단 모니터링 인터페이스를 준수하는 관리 사양을 위한 2선 인터페이스
- 전원 공급 장치: +3.3V
- 전력 소비<1.5W
- 온도 범위: 0~ 70°C
- RoHS 준수
응용 분야:
- 10GBASE-LR/LW 이더넷
- SONET OC-192 / SDH
- 10G 파이버 채널
설명:
SFP+ 10G LR은 10Gb/s에서 직렬 광 통신 응용 분야를 위한 매우 컴팩트한 10Gb/s 광 트랜시버 모듈입니다. SFP는 10Gb/s 직렬 전기 데이터 스트림을 10Gb/s 광 출력 신호로 변환하고 10Gb/s 광 입력 신호를 10Gb/s 직렬 전기 데이터 스트림으로 변환합니다. 고속 10Gb/s 전기 인터페이스는 SFI 사양을 완벽하게 준수합니다.
고성능 1310nm DFB 송신기와 고감도 PIN 수신기는 최대 10km 링크에서 이더넷 응용 분야에 탁월한 성능을 제공합니다.
SFP+ 모듈은 SFF-8431, SFF-8432 및 IEEE 802.3ae 10GBASE-LR을 준수합니다. 디지털 진단 기능은 SFF-8472에 지정된 대로 2선 직렬 인터페이스를 통해 사용할 수 있습니다.
완전한 SFP 호환 폼 팩터는 핫 플러그 가능성, 쉬운 광 포트 업그레이드 및 낮은 EMI 방출을 제공합니다.
절대 최대 정격
| 매개변수 | 기호 | 최소. | 일반 | 최대. | 단위 |
| 보관 온도 | TS | -40 | +85 | °C | |
| 케이스 작동 온도 | TA | 0 | 70 | °C | |
| 최대 공급 전압 | Vcc | -0.5 | 4 | V | |
| 상대 습도 | RH | 0 | 85 | % |
전기적 특성(TOP = 0 ~ 70 °C, VCC = 3.135 ~ 3.465 볼트)
| 매개변수 | 기호 | 최소. | 일반 | 최대. | 단위 | 참고 |
| 공급 전압 | Vcc | 3.135 | 3.465 | V | ||
| 공급 전류 | Icc | 430 | mA | |||
| 전력 소비 | P | 1.5 | W | |||
| 송신기 섹션: | ||||||
| 입력 차동 임피던스 | Rin | 100 | Ω | 1 | ||
| Tx 입력 단일 종단 DC 전압 허용 오차(Ref VeeT) | V | -0.3 | 4 | V | ||
| 차동 입력 전압 스윙 | Vin,pp | 180 | 700 | mV | 2 | |
| 전송 비활성화 전압 | VD | 2 | Vcc | V | 3 | |
| 전송 활성화 전압 | VEN | Vee | Vee+0.8 | V | ||
| 수신기 섹션: | ||||||
| 단일 종단 출력 전압 허용 오차 | V | -0.3 | 4 | V | ||
| Rx 출력 차동 전압 | Vo | 300 | 850 | mV | ||
| Rx 출력 상승 및 하강 시간 | Tr/Tf | 30 | ps | 4 | ||
| LOS 오류 | VLOS 오류 | 2 | VccHOST | V | 5 | |
| LOS 정상 | VLOS norm | Vee | Vee+0.8 | V | 5 | |
참고:
1. TX 데이터 입력 핀에 직접 연결됩니다. 핀에서 레이저 드라이버 IC로 AC 결합.
2. SFF-8431 Rev 3.0 기준
3. 100옴 차동 종단으로.
4. 20%～80%
5. LOS는 오픈 컬렉터 출력입니다. 호스트 보드에서 4.7k – 10kΩ으로 풀업해야 합니다. 정상 작동은 논리 0이고 신호 손실은 논리 1입니다. 최대 풀업 전압은 5.5V입니다.
광학 매개변수(TOP = 0 ~ 70°C, VCC = 3.135 ~ 3.465 볼트)
| 매개변수 | 기호 | 최소. | 일반 | 최대. | 단위 | 참고 |
| 송신기 섹션: | ||||||
| 중심 파장 | λt | 1290 | 1310 | 1330 | nm | |
| 스펙트럼 폭 | △λ | 1 | nm | |||
| 평균 광 출력 | Pavg | -8.2 | 0.5 | dBm | 1 | |
| 광 출력 OMA | Poma | -5.2 | dBm | |||
| 레이저 꺼짐 전력 | Poff | -30 | dBm | |||
| 소멸비 | ER | 3.5 | dB | |||
| 송신기 분산 페널티 | TDP | 3.2 | dB | 2 | ||
| 상대 강도 잡음 | Rin | -128 | dB/Hz | 3 | ||
| 광 반사 손실 허용 오차 | 20 | dB | ||||
| 수신기 섹션: | ||||||
| 중심 파장 | λr | 1260 | 1355 | nm | ||
| 수신기 감도 | Sen | -14.5 | dBm | 4 | ||
| 스트레스 감도(OMA) | SenST | -10.3 | dBm | 4 | ||
| Los Assert | LOSA | -25 | - | dBm | ||
| Los Dessert | LOSD | -15 | dBm | |||
| Los 히스테리시스 | LOSH | 0.5 | dB | |||
| 과부하 | Sat | 0 | dBm | 5 | ||
| 수신기 반사율 | Rrx | -12 | dB | |||
참고:
1. 평균 전력 수치는 IEEE802.3ae에 따라 정보 제공용입니다.
2. TWDP 수치는 호스트 보드가 SFF-8431을 준수해야 합니다. TWDP는 IEEE802.3ae의 68.6.6.2절에 제공된 Matlab 코드를 사용하여 계산됩니다.
3. 12dB 반사.
4. IEEE802.3ae에 따른 스트레스 수신기 테스트 조건. CSRS 테스트에는 호스트 보드가 SFF-8431을 준수해야 합니다.
5. OMA에서 지정된 수신기 과부하 및 최악의 포괄적인 스트레스 조건.
기계적 치수:
-
